Konektivita

Ekosystém Spectoda navrhujeme tak, aby byl flexibilní a kompatibilní s dalšími standardními technologiemi.

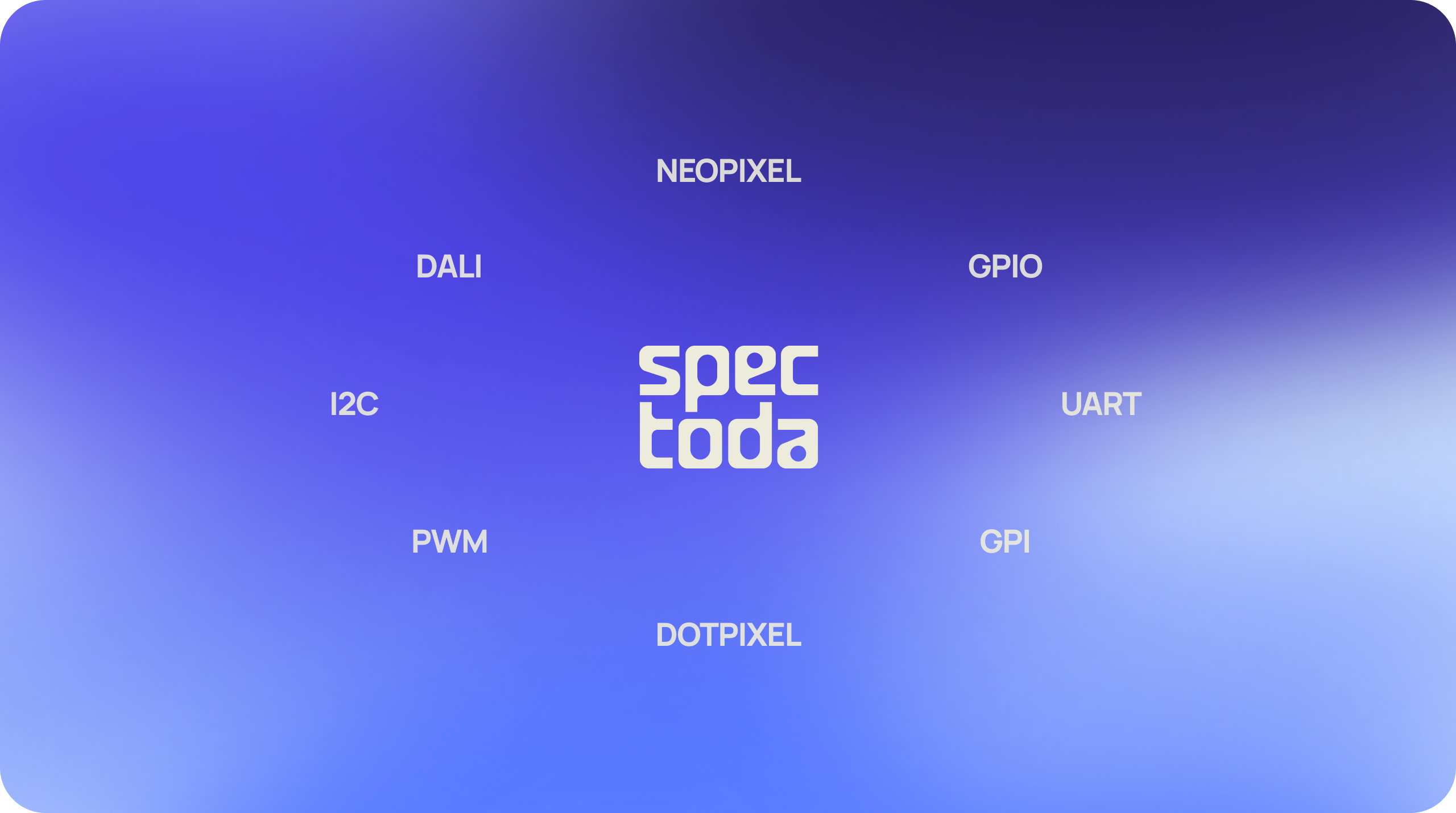

Konektivita Spectoda Ekosystému

Obecné informace

Spectoda je založena na standardních protokolech a technologiích, jako jsou mikrokontrolery ESP32, což umožňuje její snadnou integraci s dalšími standardizovanými technologiemi.

Díky tomu mohou uživatelé standardní funkce Spectoda Ekosystému napojit na systému, které už využívají.

Koncept IO ve Spectoda Ekosystému

V ekosystému Spectoda slouží IO (vstupy a výstupy) jako nástroje pro rozšířenou konektivitu a přizpůsobení světelných instalací. Jednotlivé typy IO umožňují různorodé využití, od řízení LED pásků po sériovou komunikaci nebo síťové protokoly. Každý typ IO je optimalizován pro specifické potřeby a lze jej konfigurovat dle požadavků uživatele.

Základní typy IO

NEOPIXEL
DOTSTAR
PWM
GPIO
GPI
GPO
HIGH/LOW
UART
I2C
SACN/ARTNET
DALI
Common Attributes

NEOPIXEL

Ovládá adresovatelné LED pásky jako WS2812B, SK6812 atd.

{
  "type": "NEOPIXEL",
  "variant": "WS2812B",  // Optional, defaults to WS2812B timing
  "pin": 16,             // GPIO pin number
  "order": "GRB",        // Optional, color channel order
  "t1": 250,            // Optional, timing in nanoseconds
  "t2": 625,            // Optional, timing in nanoseconds
  "t3": 375             // Optional, timing in nanoseconds
}

Podporované varianty

Varianta	Pořadí barev	T1 (ns)	T2 (ns)	T3 (ns)
WS2805	GRB\|RB	250	400	250
WS2811	BRG	380	1220	380
WS2812	GRB	250	625	375
WS2812B	GRB	250	625	375
WS2812D	RGB	380	1220	420
WS2813	GRB	250	625	375
WS2814	WRGB	300	300	600
WS2815	GRB	250	400	250
SK6812	GRBW	300	300	600
GS8208	BGR	400	450	450
APA106	RGB	350	1010	350

DOTSTAR

Ovládá LED pásky APA102/SK9822.

{
  "type": "DOTSTAR",
  "order": "RGB"        // Currently only RGB order is supported
}

PWM

Řídí výstup PWM (lze konfigurovat také jako GPO s variantou „PWM“).

{
  "type": "PWM",
  "pin": 2,             // Single pin number
  "pins": [2,4,5,6],    // Or array of up to 4 pins
  "order": "W"          // Optional, channel order (W, RGB, etc)
}

GPIO

Vstupní/výstupní pin pro všeobecné použití s konfigurovatelnými režimy.

{
  "type": "GPIO",
  "variant": "INPUT_OUTPUT", // Optional, predefined configuration
  "input": true,            // Optional, enable input
  "output": true,           // Optional, enable output
  "opendrain": false,       // Optional, open drain mode
  "debounce": 10,          // Optional, debounce time in ms
  "default": 0             // Optional, default output value
}

Podporované varianty

Varianta	Input	Output	Open Drain	Debounce (ms)
INPUT_OUTPUT	✓	✓	✗	0
INPUT	✓	✗	✗	0
OUTPUT	✗	✓	✗	0
OPEN_DRAIN	✓	✗	✓	0
RELAY	✗	✓	✗	100
BUTTON	✓	✗	✗	10
SWITCH	✓	✗	✗	10
PUSH	✓	✗	✗	100

GPI

Pouze vstupní GPIO pin.

{
  "type": "GPI",
  "variant": "INPUT",    // Optional, predefined configuration
  "debounce": 0         // Optional, debounce time in ms
}

Podporované varianty

Varianta	Debounce (ms)
INPUT	0
BUTTON	10
SWITCH	10
PUSH	100

GPO

Pouze výstupní GPIO pin.

{
  "type": "GPO",
  "variant": "OUTPUT",   // Optional, predefined configuration
  "opendrain": false,    // Optional, open drain mode
  "debounce": 0,        // Optional, debounce time in ms
  "default": 0          // Optional, default output value
}

Podporované varianty

Varianta	Open Drain	Debounce (ms)
OUTPUT	✗	0
OPEN_DRAIN	✓	0
RELAY	✗	100

HIGH/LOW

Pevné výstupní piny.

{
  "type": "HIGH"        // or "LOW"
}

UART

Rozhraní pro sériovou komunikaci.

{
  "type": "UART",
  "baudrate": 115200,    // Optional, default 115200
  "txbuffer": 0,         // Optional, TX buffer size (0-65535)
  "rxbuffer": 4096,      // Optional, RX buffer size (0-65535)
  "rxthreshold": 48      // Optional, RX threshold (0-65535)
}

I2C

Komunikační rozhraní I2C.

{
  "type": "I2C"
  // TODO: Additional configuration options not yet implemented
}

SACN/ARTNET

Síťové protokoly pro DMX s komunikací přes Ethernet.

{
  "type": "SACN",        // or "ARTNET"
  "universe": 1,         // Optional, DMX universe (0-63999)
  "size": 512,          // Optional, number of channels (1-512)
  "offset": 0,          // Optional, starting channel offset (0-511)
  "port": 5568          // Optional, network port (default: 5568 for sACN, 6454 for Art-Net)
}

Common Attributes

Všechny typy IO mohou mít tyto další atributy:

{
  "label": "CUSTOM_NAME",  // Optional, custom identifier
  "tag": "A"              // Optional, single character tag
}
