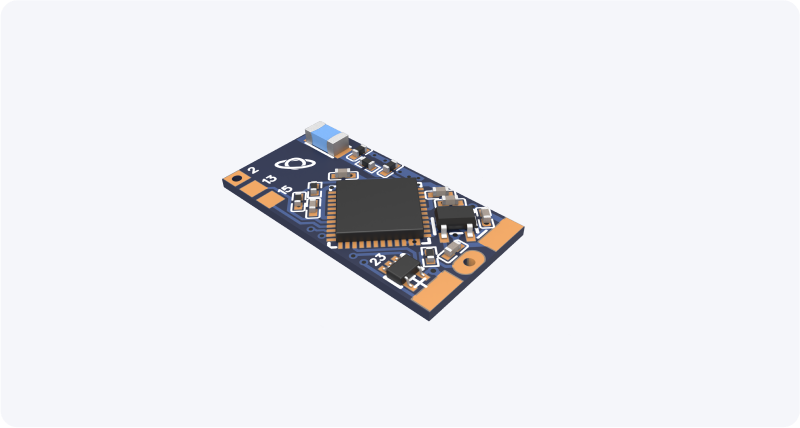

SC Pixel Mini A
SC Pixel Mini A je jednokanálový LED Pixel kontroler navržený pro ovládání NEOPIXEL LED pásků.
SC Pixel Mini A je kontroler v kompaktním provedení, navržený speciálně pro řízení NEOPIXEL LED pásků s až 1 200 pixely. Dodává se s předprogramovaným proprietárním firmwarem Spectoda, takže je zcela kompatibilní s ostatními zařízeními podporujícími Spectoda.
SC Pixel Mini A se ovládá bezdrátově pomocí webových aplikací Spectoda připojených pomocí Bluetooth Low Energy (BLE), WiFi Local Area Network (WLAN) nebo připojení WebSockets. Zařízení automaticky vytvářejí samoopravnou a samosprávnou bezdrátovou mesh síť, takže lze z libovolného místa ovládat mnoho svítidel. Žádný externí gateway modul není nezbytně nutný.
SC Pixel Mini A lze připojit přímo k 5V pixelovým páskům a zároveň z něj čerpat napájení, takže je velmi univerzální pro integrované projekty.
Využití v rámci ekosystému Spectoda
Section titled “Využití v rámci ekosystému Spectoda”- Ovladač NEOPIXEL LED STRIP
- 1 kanálový 5V PWM ovladač
- Ovladač senzorů malých rozměrů
- Inteligentní osvětlení
- Domácí automatizace
- Interaktivní umělecké instalace
Klíčové vlastnosti
Section titled “Klíčové vlastnosti”- Bezdrátové ovládání pomocí chytrého zařízení Bluetooth
- Není potřeba externí brána
- Automaticky vytváří bezdrátovou mesh síť
- Firmware zařízení lze aktualizovat “over the air”
- K dispozici je cloudová servisní služba
- Mimořádně snadné nastavení
- Kompatibilní se specifikacemi Bluetooth v4.2 BR/EDR a Bluetooth LE
- 3 ks vstupních/výstupních pinů pro všeobecné použití (GPIO)
- Integrovaná keramická anténa
- Dosah až 80 m ve volném prostoru
- Dodává se s předinstalovaným firmwarem Spectoda
- Postaveno na platformě ESP32
- Vyrobeno pro řízení PIXEL LED
Podporované rodiny protokolů NEOPIXEL LED IC
Section titled “Podporované rodiny protokolů NEOPIXEL LED IC”WS2811, WS2812, WS2812B, WS2813, WS2815, SK6812 RGB, SK6812 RGBW, GW6205, UCS1903, UCS1903B, UCS2904, CS8812.

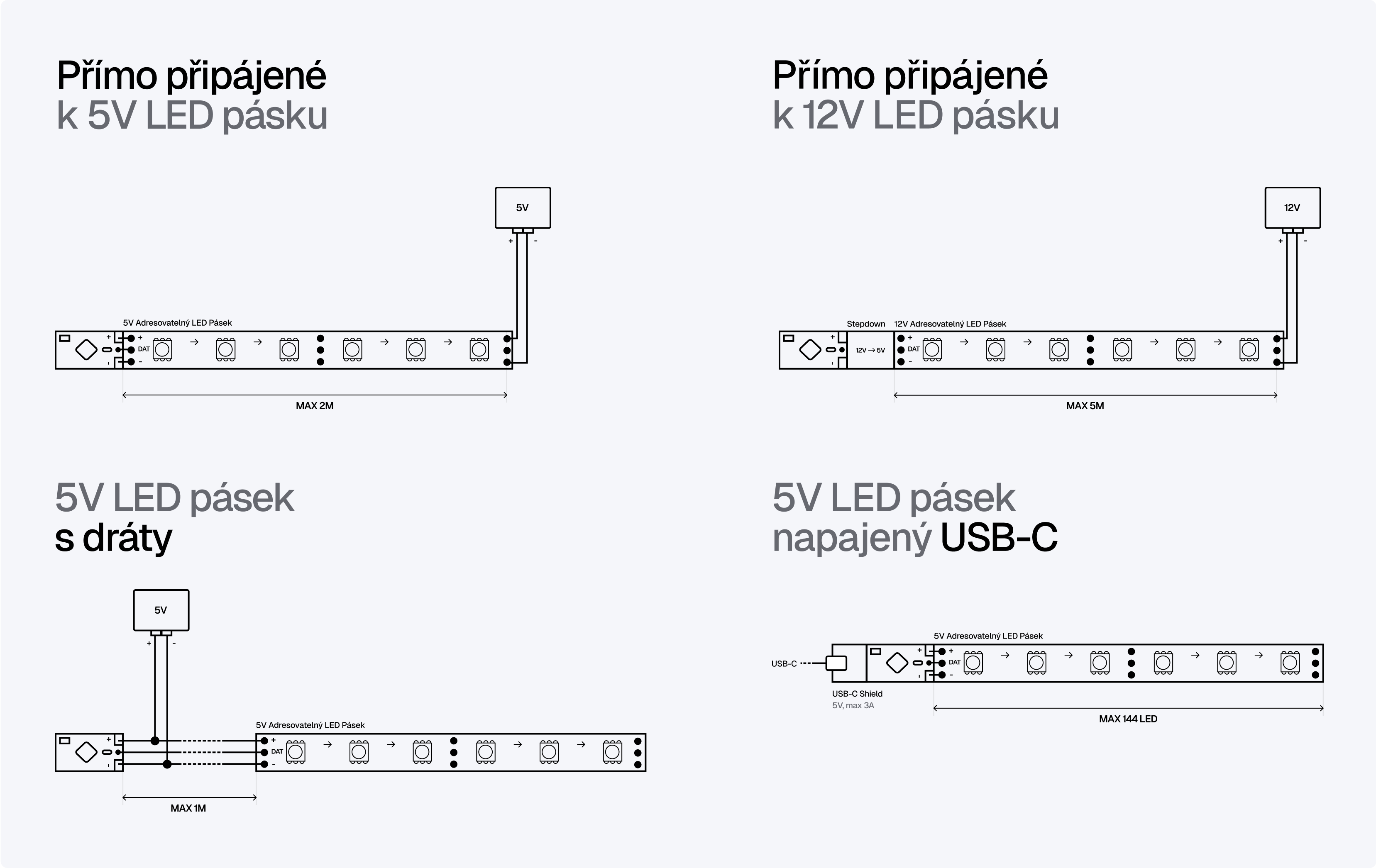

Schéma zapojení
Section titled “Schéma zapojení”
Technické Specifikace
Section titled “Technické Specifikace”| Specifikace | Druh / hodnota |
|---|---|
| Produktové označení | SPE10103A-X-IA-0400 |
| Typ zařízení | jednokanálový LED Pixel kontroler |
| Napájení | 5V |
| Typická vlastní spotřeba | 1 W |
| Bezdrátová komunikace | Bluetooth Low Energy (BLE), WiFi Local Area Network (WLAN), WebSockets |
| Řídicí platforma | ESP32 |
| LED rozhraní | 3 ks vstupních/výstupních pinů pro všeobecné použití (GPIO) |
Mechanické specifikace
Section titled “Mechanické specifikace”| Parametr | Hodnota |
|---|---|
| Rozměry PCB | 11,7 × 21,5 mm |
| Tloušťka PCB | 0,8 mm FR-4 |
Připojovací rozhraní
Section titled “Připojovací rozhraní”| Rozhraní | Funkce |
|---|---|
VCC | napájení LED i kontroléru |
GND | společná zem pro napájení i data |
PIX1 | datový výstup pro první LED větev (pin GPIO20) |
Elektrické Specifikace
Section titled “Elektrické Specifikace”Absolutní maximální hodnoty
Section titled “Absolutní maximální hodnoty”Namáhání přesahující absolutní maximální jmenovité hodnoty uvedené v následující tabulce může způsobit trvalé poškození zařízení. Jedná se pouze o jmenovité hodnoty napětí a nevztahují se na funkční provoz zařízení, který by se měl řídit doporučenými provozními podmínkami.
| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí piny pro každou napájecí oblast | 3.3 | - | 5.5 | V |
| Kumulovaný výstupní proud IO | - | - | 300 | mA |
| Provozní teplota | -40 | - | 90 | °C |
Doporučené provozní podmínky
Section titled “Doporučené provozní podmínky”| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí pin | 3.3 | 5 | 5.5 | V |
| Proud dodávaný externím zdrojem napájení | 0.5 | - | - | A |
| Provozní teplota | -10 | - | 60 | °C |
Další informace
Section titled “Další informace”Další technické údaje lze získat z:
SC Pixel Mini Datasheet 2026.pdf
