SC Industry A
Řídicí jednotka SC Industry A je určena k řízení především průmyslových svítidel, lze ji připojit na linku DALI. Podporuje také další druhy vstupů a výstupů.
Popis
Řídicí jednotka SC Industry A je určena k ovládání především průmyslových svítidel, proto ji lze připojit k DALI driverům.
Zároveň je díky firmwaru Spectoda kompatibilní se všemi ostatními zařízeními podporujícími Spectoda a umožňuje přímou komunikaci se senzory.
Možné využití v prostorech jako je:
- výrobní / průmyslová hala
- školy a mateřské školy
- administrativní prostory, kanceláře
- sportiviště
- nemocnice
Hledáte konkrétní scénáře z praxe (zónování hal, daylight přísvit, sportoviště, retrofit…)? Podívejte se na podstránku Příklady využití (SC Industry A6).
Poskytuje řešení pro jednoduché flexibilní řízení, zvyšuje efektivitu a úspory nákladů na infrastrukturu a energii. Světla lze ovládat jednotlivě nebo po segmentech a bezdrátově je připojit k senzorům, jako jsou snímače pohybu, slunečního světla atd. Lze jej implementovat do již instalovaných světel bez nutnosti nové kabeláže.
Kontroler Industry A je navržen s ohledem na rozšiřitelnost a představuje řadu rozšiřujících modulů, tzv. shieldů.
Systém řízení osvětlení Spectoda
- Bezdrátové ovládání pomocí chytrého zařízení s Bluetooth
- Není potřeba externí gateway zařízení
- Automaticky vytváří bezdrátovou síť mesh
- Firmware zařízení lze aktualizovat “over the air“
- Cloudová služba Spectoda dostupná prostřednictvím brány Spectoda Gateway
- Mimořádně snadné nastavení
Vlastnosti SC Industry A
- Bezdrátové připojení
- Rozměry: 54 mm x 72 mm x 18 mm
- 5 ks vstupních/výstupních pinů pro všeobecné použití (GPIO) pro implementaci senzorů/modulů.
- Dosah až 80 metrů
- Dodává se s předinstalovaným firmwarem Spectoda
- Postaveno na platformě ESP32

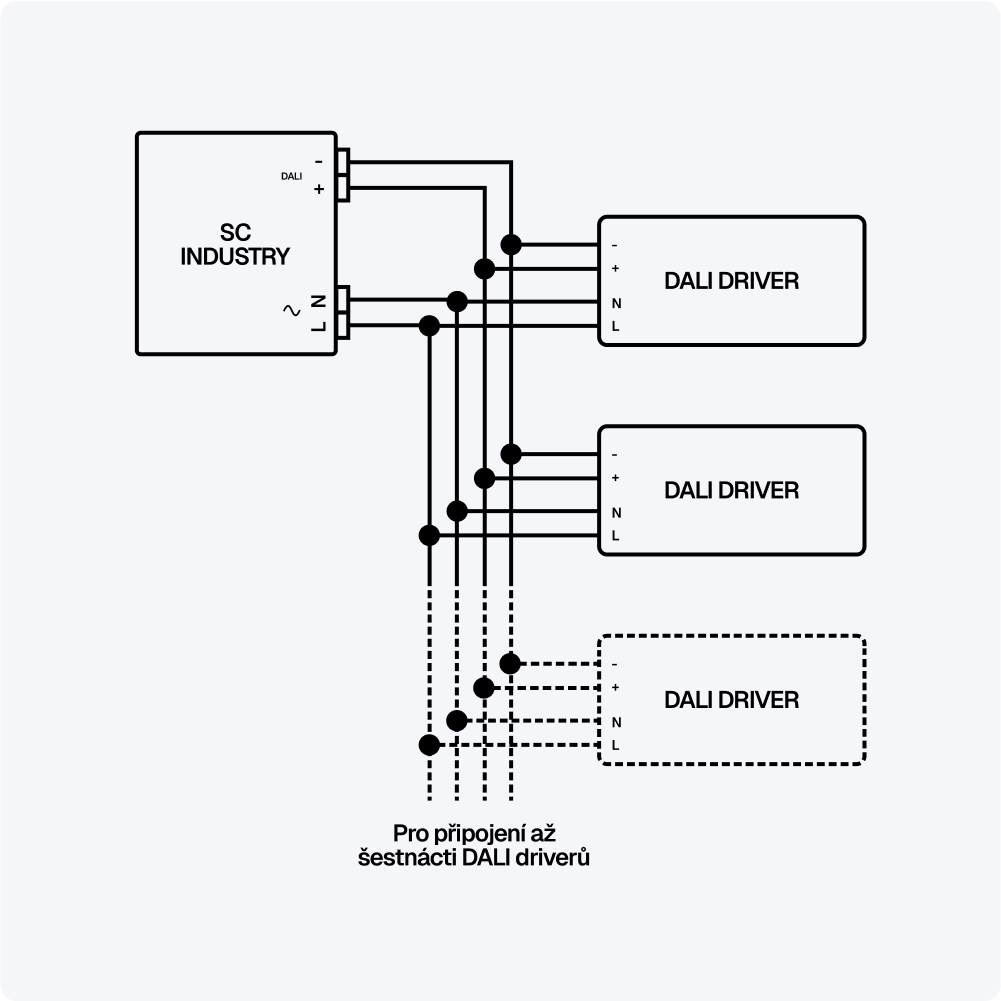

Schéma zapojení
Kontroler SC Industry dokáže po DALI lince separátně řídit až 16 paralelně zapojených DALI driverů.
Rozšíření
SC Industry A může díky rozšiřujícím modulům získat další funkce. Na jeden kontroler je možné osadit pouze jeden modul současně (vyjma RTC), ovšem mesh síť kontrolerů může kombinovat všechny varianty současně.
Rozšíření SC Linear 2× 0–10 V & Neopixel je samostatný modul pro kontrolery SC Linear. Kvůli jinému rozložení pinů nejde o rozšiřující desku pro SC Industry A a nesmí se zaměňovat s níže uvedenými moduly SC Industry A.
Pokud má vaše instalace specifické požadavky a nenašli jste řešení, které hledáte, nebo potřebujete podrobnosti o zapojení modulů, kontaktujte nás.

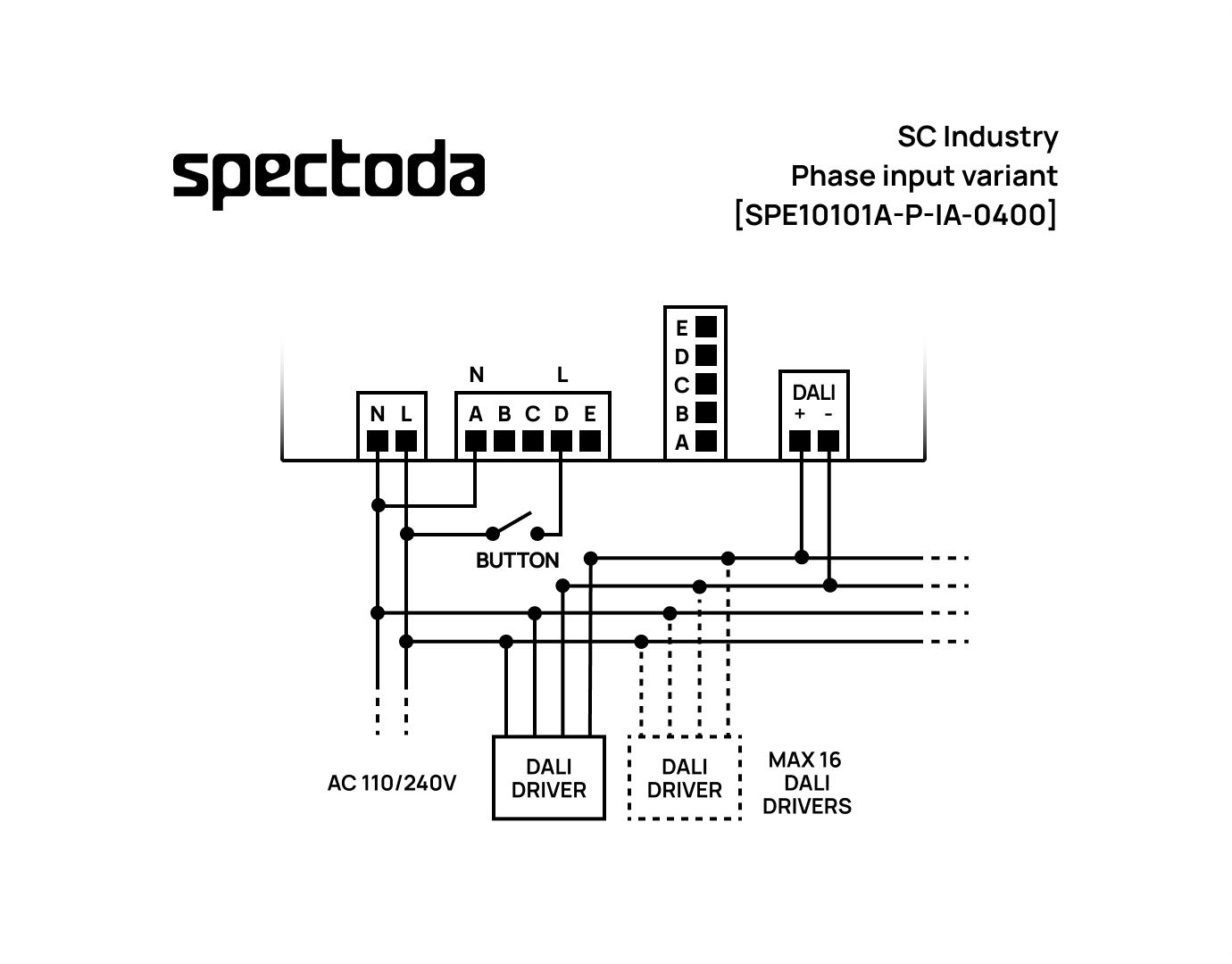

Phase Input
Produktové označení: SPE10101A-P-IA-0400
Umožňuje zapojení jednoho obyčejného vypínače, relé, PIR senzoru či jiného 230V signálu na kontroler.
1× 0–10 V
Objednací kód: SPE10101A-V1-IA-0400
Aktuální rozšíření přidává ke SC Industry A jeden analogový výstupní kanál 0–10 V pro řízení kompatibilních driverů. Nahrazuje ukončené dvoukanálové provedení.
- Svorka D:
0–10 V+ - Svorka E:
0–10 V−

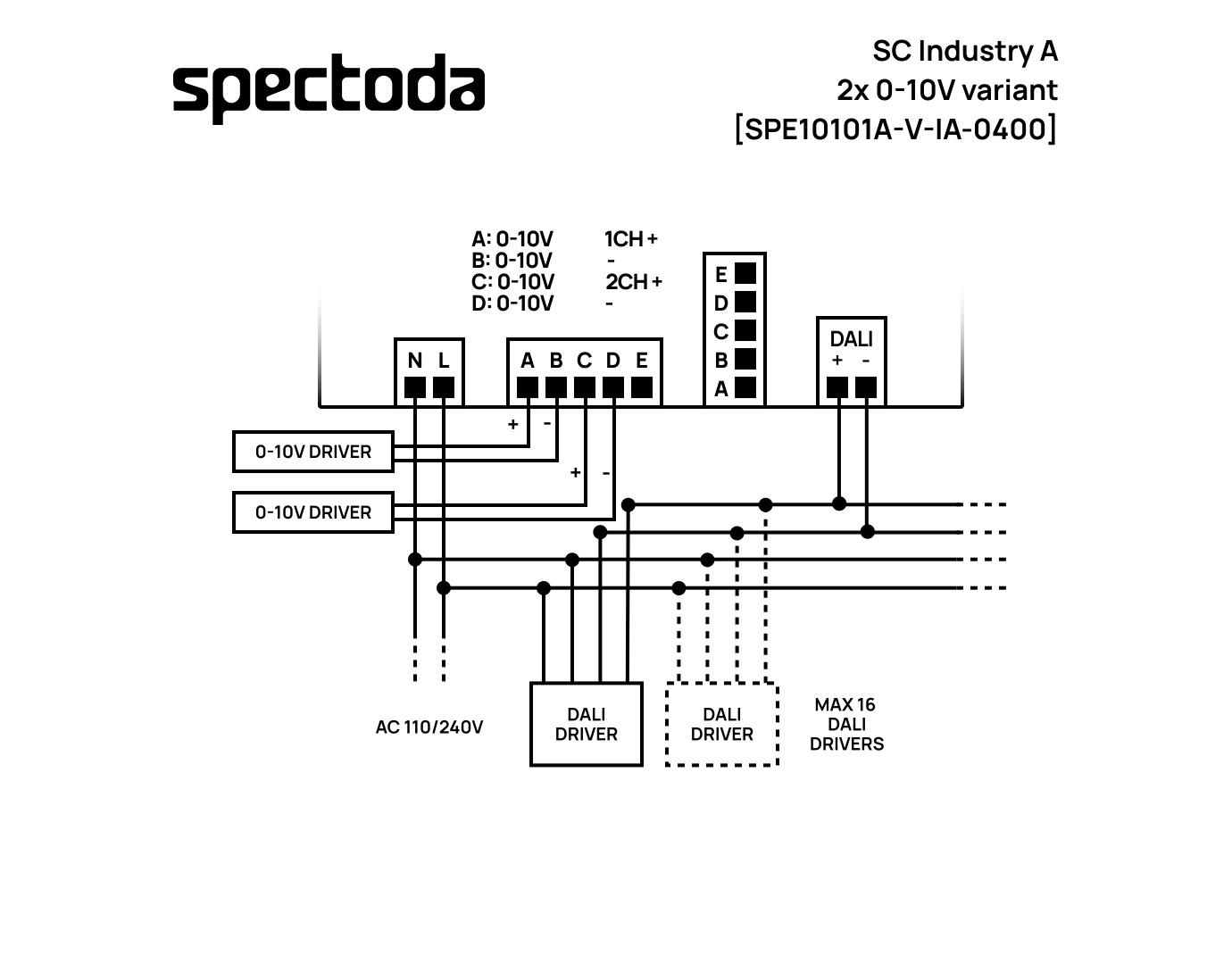

2× 0–10 V — ukončené provedení
Objednací kód: SPE10101A-V-IA-0400
Historické rozšíření přidávalo ke SC Industry A dva analogové výstupní kanály 0–10 V. Toto provedení je ukončené; náhradou je modul 1× 0–10 V s objednacím kódem SPE10101A-V1-IA-0400.
Daylight
Produktové označení: SPE10101A-D-IA-0400
Umožňuje zapojení Daylight senzoru pro měření intenzity světla uvnitř místnosti, tzv. closed-loop systém.

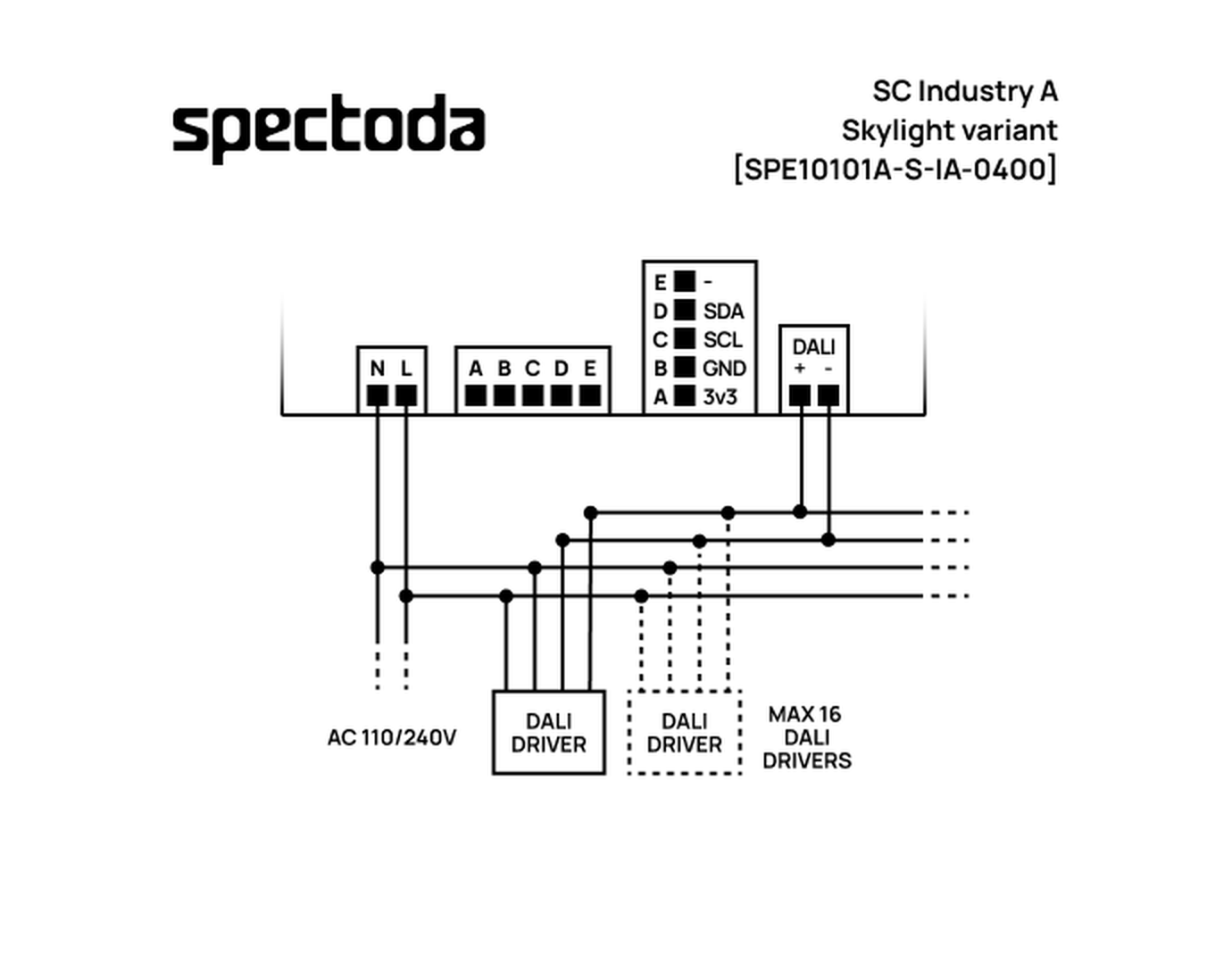

Skylight
Produktové označení: SPE10101A-S-IA-0400
Modul se senzorem pro měření sluneční intenzity světla, tzv. open-loop systém.
Skylight je založený na stejné variantě rozšíření jako Daylight. Hlavním rozdílem je jeho umístění: Skylight je určený k umístění do okna nebo světlíku, aby viděl přímo na oblohu. Daylight je určený k umístění do místnosti.

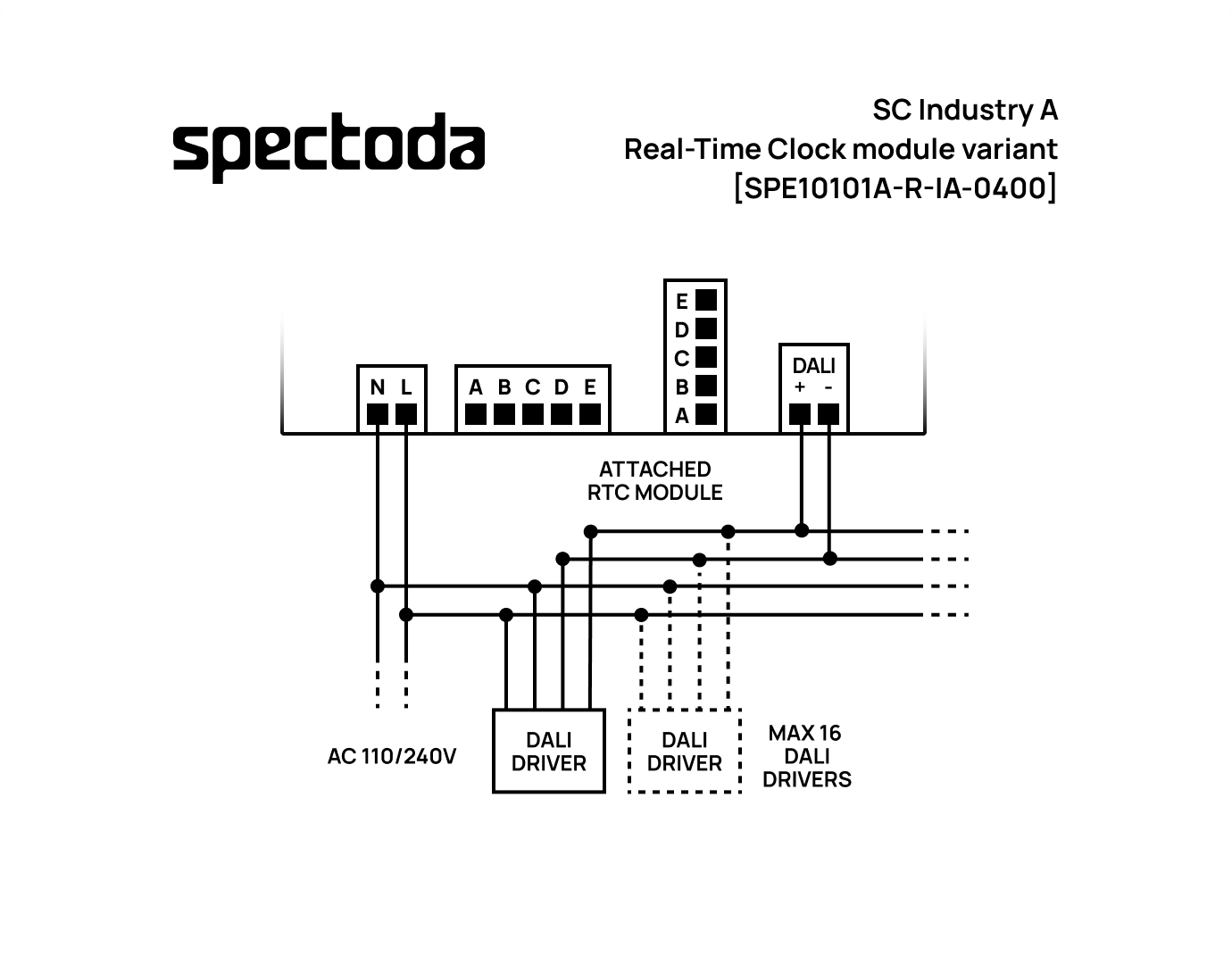

RTC
Produktové označení: SPE10101A-R-IA-0400
Modul s RTC (Real-Time Clock) slouží k přesnému měření času i při vypnutém hlavním napájení. Pro celou mesh síť kontrolerů stačí jediný RTC modul.

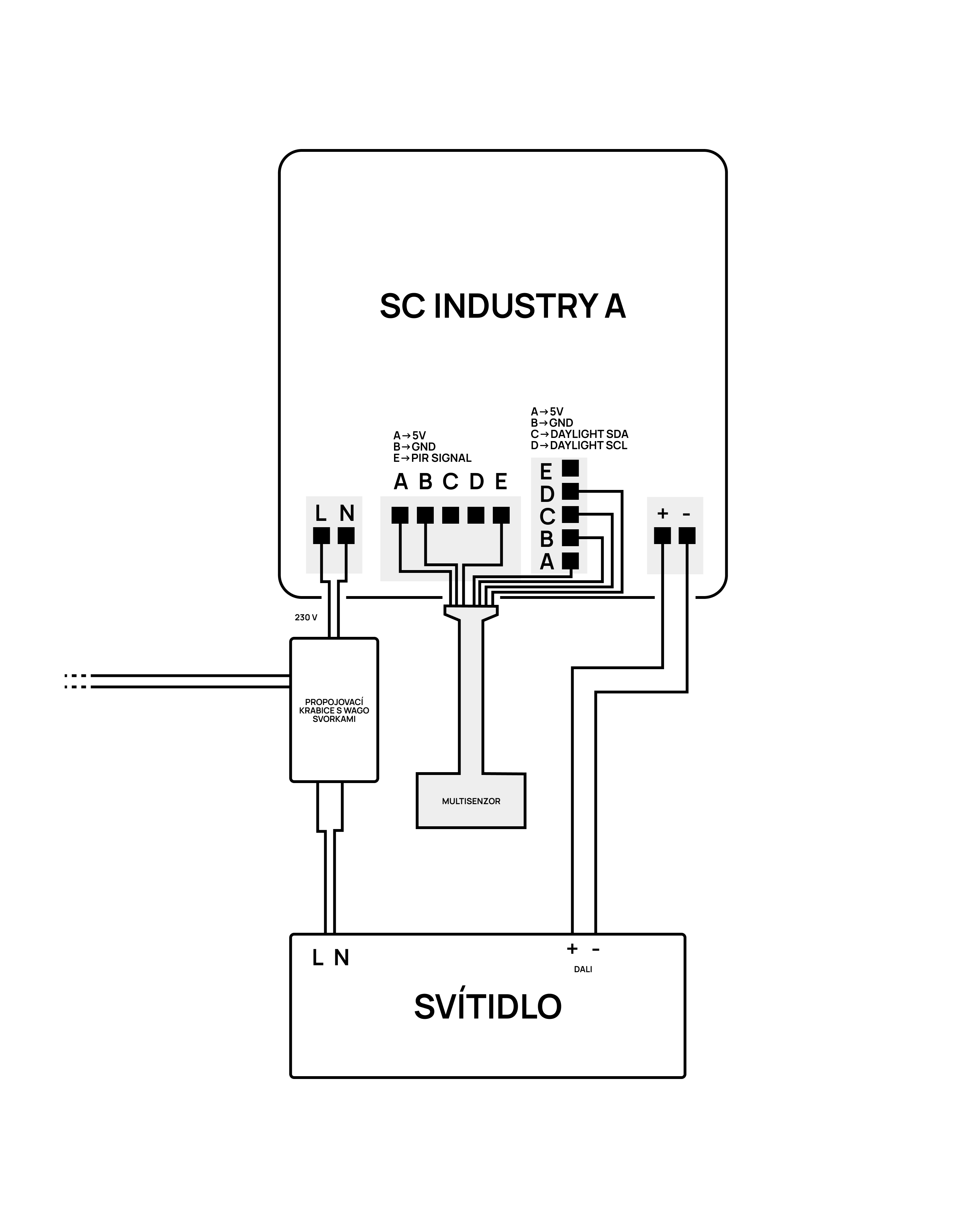

Multisenzor
Produktové označení: SPE10101A-M-IA-0400
Multisenzor modul (PIR + senzor denního světla) slouží k automatickému přizpůsobení osvětlení na základě detekce pohybu a úrovně okolního jasu. Díky efektivnímu využití přirozeného světla je ideální pro energeticky úsporné instalace v kancelářských prostorech.

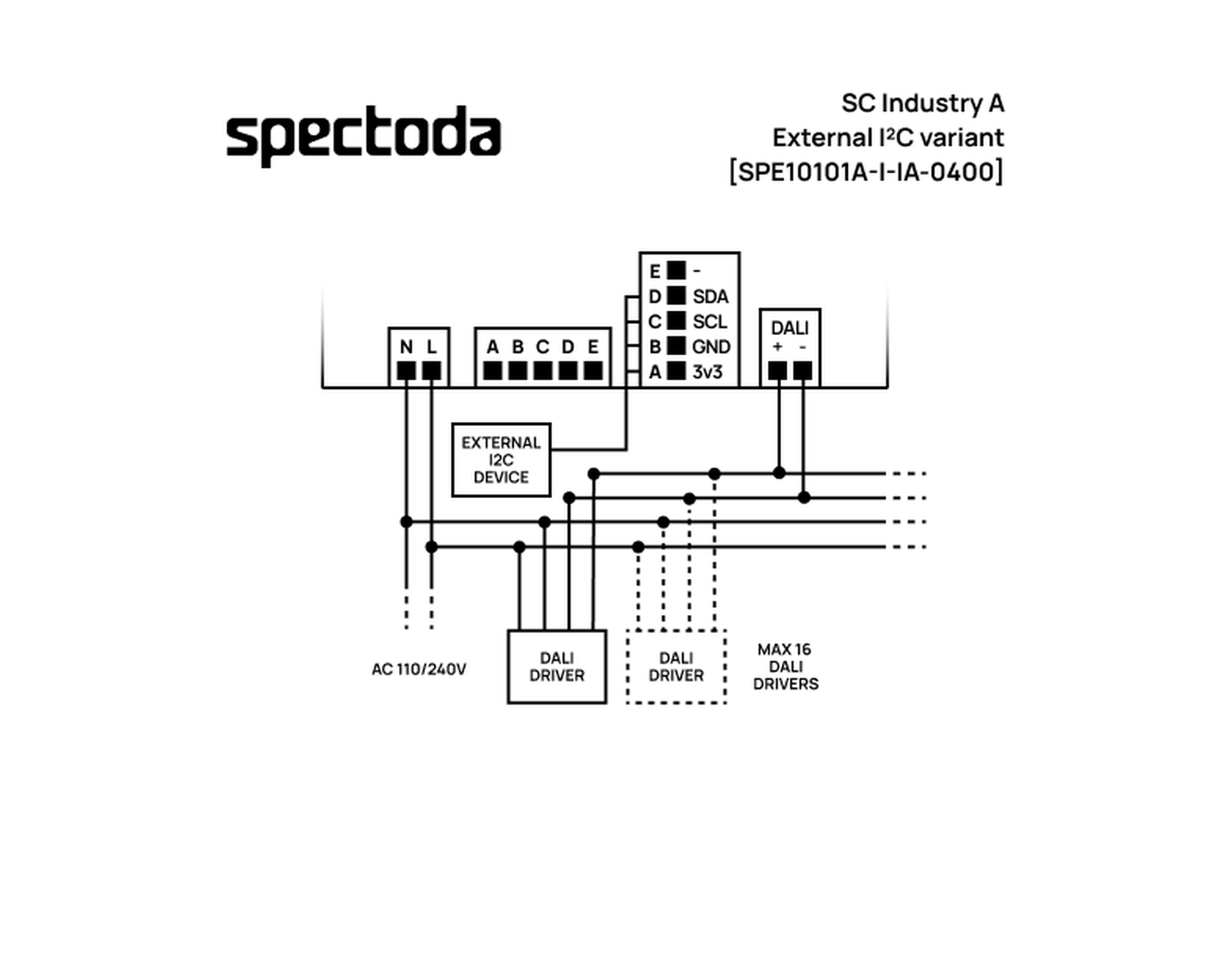

External I2C
Produktové označení: SPE10101A-I-IA-0400
Rozšíření External I2C umožňuje připojit ke svorkám SC Industry A externí zařízení komunikující po sběrnici I2C.
Kompatibilní zařízení
SC Industry A se ovládá bezdrátově pomocí smartphonu a desktopových aplikací Spectoda pomocí Bluetooth, či pomocí fyzického vypínače napojeného na systém Spectoda.
Aplikaci Spectoda Connect si můžete zdarma stáhnout z obchodů Apple App Store a Google Play Store.
Další informace
Další technické údaje lze získat z datasheetu:
SC Industry A - Datasheet 2026.pdf
SC Industry A - Uživatelský manuál [CZ].pdf
