SC Dimmer RGBW
SC Dimmer RGBW A1 je čtyřkanálový 12-24V PWM kontroler pro analogové RGBW LED pásky v ekosystému Spectoda.
Aktuální technický model této větve je SC Dimmer RGBW A1.
SC Dimmer RGBW je čtyřkanálový PWM kontroler z ekosystému Spectoda určený pro analogové RGBW LED pásky napájené z 12-24V DC zdroje. Produktový kód aktuální revize je SPE10104C-X-IA-0400.
Tato stránka popisuje předvýrobní stav revize A1 z 9. června 2026. Podklady jsou určené pro přípravu rozvaděče, kabeláže, mechanického uchycení a technickou kontrolu první výrobní série.
SC Dimmer RGBW používá společný kladný vodič LED pásku a samostatně spínané záporné kanály R, G, B a W. Controller je určený pro instalace, kde má být analogový RGBW LED pásek řízený přímo z prostředí Spectoda.
Využití v rámci ekosystému Spectoda
Section titled “Využití v rámci ekosystému Spectoda”- architektonické RGB/RGBW LED pásky
- rozvaděčové řízení více LED větví
- instalace s lokálním jištěním jednotlivých kanálů
- projekty napojené do bezdrátového ekosystému Spectoda
Klíčové vlastnosti
Section titled “Klíčové vlastnosti”- 4 samostatné PWM výstupy pro analogový RGBW LED pásek
- vstupní napětí
12-24 V DC - vstupní MINI automotive blade pojistka
15 A - kanálové MINI automotive blade pojistky
5 A - RGB režim max.
15 Akumulativně přes celý kontroler - RGBW režim typicky max.
10 A, protožeWse počítá z RGB a současně běží nejvýše dva 5A kanály - servisní tlačítko, stavová LED a servisní pin header
Podporované LED pásky
Section titled “Podporované LED pásky”Analogové RGB/RGBW LED pásky řízené přes samostatné kanály a společný kladný vodič LED.
Technické specifikace
Section titled “Technické specifikace”| Specifikace | Druh / hodnota |
|---|---|
| Produktový kód | SPE10104C-X-IA-0400 |
| Technická varianta | SC Dimmer RGBW A1 |
| Vstupní napětí | 12-24 V DC |
| Výstupní topologie | low-side PWM pro společný kladný vodič LED |
| Počet kanálů | 4 |
| Jištění vstupu | MINI automotive blade 15 A |
| Jištění kanálů | MINI automotive blade 5 A na kanál |
| Příkon | 1 W |
Použitá velikost pojistek je MINI / MINIVAL 11,1 mm. Standardní
19 mm ATO/UNIVAL pojistky nejsou pro držáky této revize mechanicky
kompatibilní.
Mechanické specifikace
Section titled “Mechanické specifikace”| Parametr | Hodnota |
|---|---|
| PCB půdorys | 71,9 × 53,6 mm podle kótovaného výkresu |
| Kontrolní kóty podle výkresu | 36,1 mm, 15,0 mm, 35,0 mm |
| Doporučený instalační prostor | Spelsberg i 12-L, 85,0 × 85,0 × 37,0 mm |
| Doporučená krabička | Spelsberg i 12-L, produktové číslo 33291201 |
| Krabička | 85,0 × 85,0 × 37,0 mm, IP55, IK07 |
Připojovací rozhraní
Section titled “Připojovací rozhraní”| Svorka / prvek | Funkce |
|---|---|
INPUT + | kladný pól 12-24V DC zdroje |
INPUT - | záporný pól zdroje |
+ | společný kladný vodič LED pásku |
R | spínaný záporný kanál červené větve |
G | spínaný záporný kanál zelené větve |
B | spínaný záporný kanál modré větve |
W | spínaný záporný kanál bílé větve |
Limit 15 A je souhrnný limit celého kontroleru a odpovídá i maximálnímu proudu použitých svorek. Zařízení není určené pro dlouhodobý provoz 4 × 5 A současně.
Pokyny pro instalaci
Section titled “Pokyny pro instalaci”Controller je určený pro montáž na izolační distanční sloupky do rozvaděče nebo vhodného krytu celé sestavy. Doporučená instalační krabička je Spelsberg i 12-L (33291201), stejný typ jako u SC Industry.
Spodní strana PCB se nesmí dotýkat kovové podložky ani DIN lišty. V návrhu rozvaděče ponechte přístup ke svorkám, servisnímu tlačítku a všem pěti MINI blade pojistkám.
Půdorys desky 71,9 × 53,6 mm odpovídá stejné mechanické rodině jako SC Industry A, u kterého je footprint v podkladech uváděný jako 72 × 54 mm.

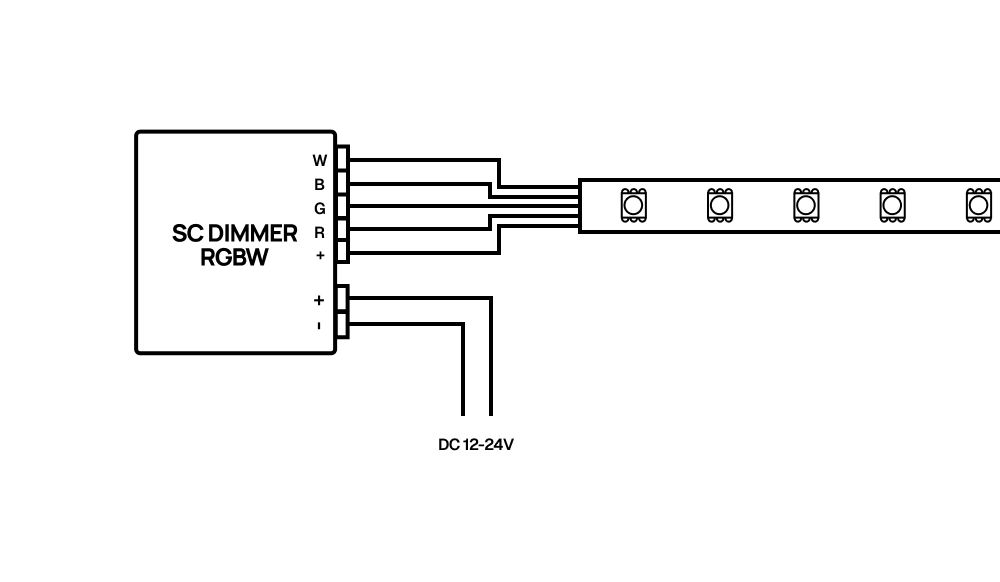

Schéma zapojení
Section titled “Schéma zapojení”
Elektrické specifikace
Section titled “Elektrické specifikace”Absolutní maximální hodnoty
Section titled “Absolutní maximální hodnoty”| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Vstupní napájení | 12 | - | 24 | V DC |
| Proudové zatížení | - | - | 15 | A |
| Proudové zatížení na kanál | - | - | 5 | A |
Doporučené provozní podmínky
Section titled “Doporučené provozní podmínky”| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Vstupní napájení | 12 | - | 24 | V DC |
| Maximální proud na kanál | - | - | 5 | A |
| RGB režim | - | - | 15 | A kumulativně |
| RGBW režim | - | - | 10 | A typicky |
| Provozní teplota | -20 | - | +60 | °C |
| Skladovací teplota | -25 | - | +70 | °C |

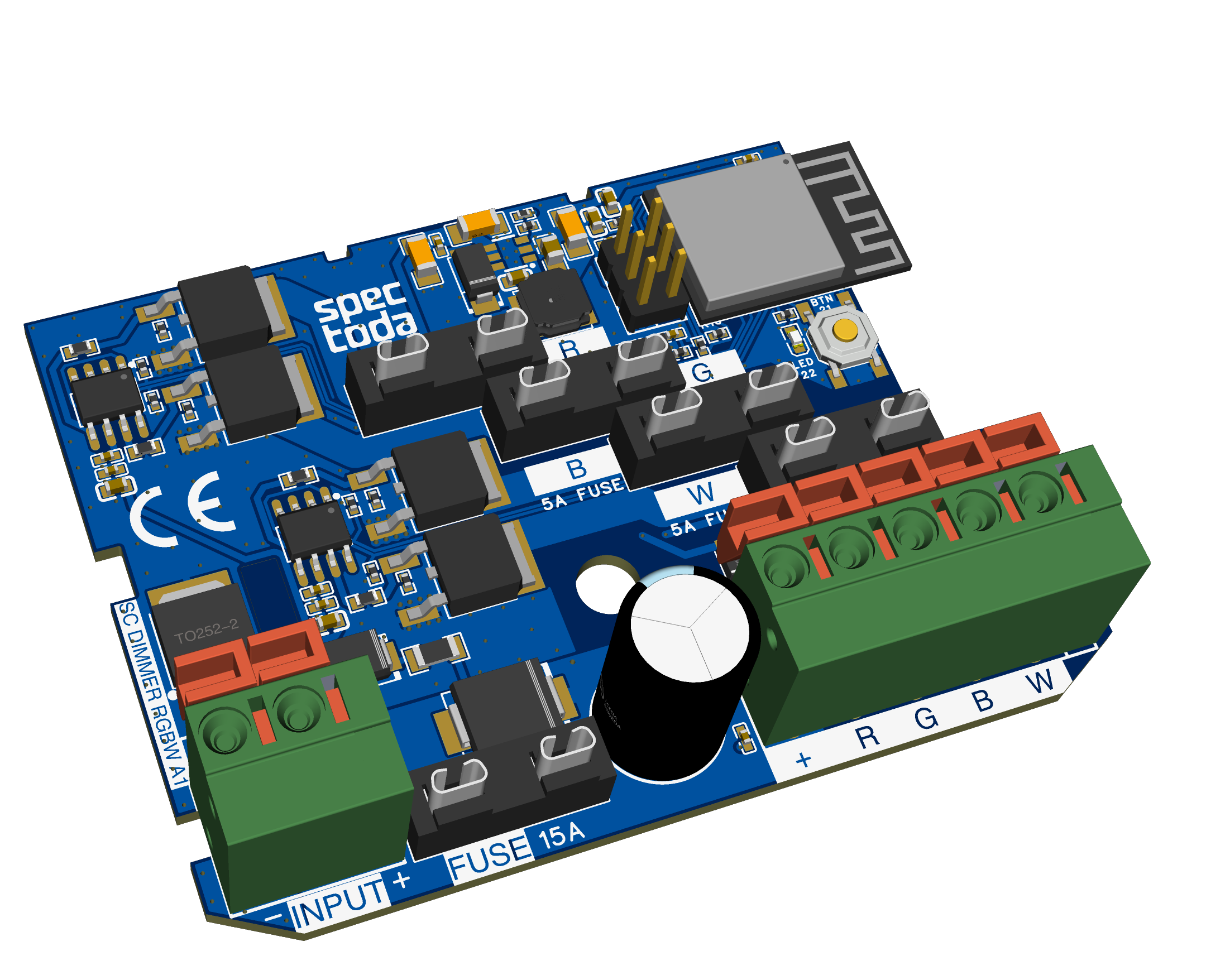

Vizualizace
Section titled “Vizualizace”
Bezpečnost
Section titled “Bezpečnost”- Spodní strana PCB se nesmí dotýkat kovové podložky ani DIN lišty.
- V návrhu rozvaděče ponechte přístup ke svorkám, servisnímu tlačítku a všem pěti MINI blade pojistkám.
- Nad výkonovou částí a pojistkami ponechte prostor pro proudění vzduchu.
- Teplotní rating bude potvrzen po kontrole první výrobní série v reálné zátěži.
- Zařízení není určené pro dlouhodobý provoz
4 × 5 Asoučasně.
Další informace
Section titled “Další informace”Další technické údaje lze získat z:
SC Dimmer RGBW A1 - Datasheet 2026.pdf
SC Dimmer RGBW A1 - Uživatelský manuál [CZ].pdf
SC Dimmer RGBW - CE - 2026.pdf
