Zesilovače LED signálu T-LED

Partner accessory family pro analogové LED pásky v instalacích Spectoda. Obsahuje varianty AMP BV1, AMP BV4 RGBW a AMP BV5 RGBCCT.

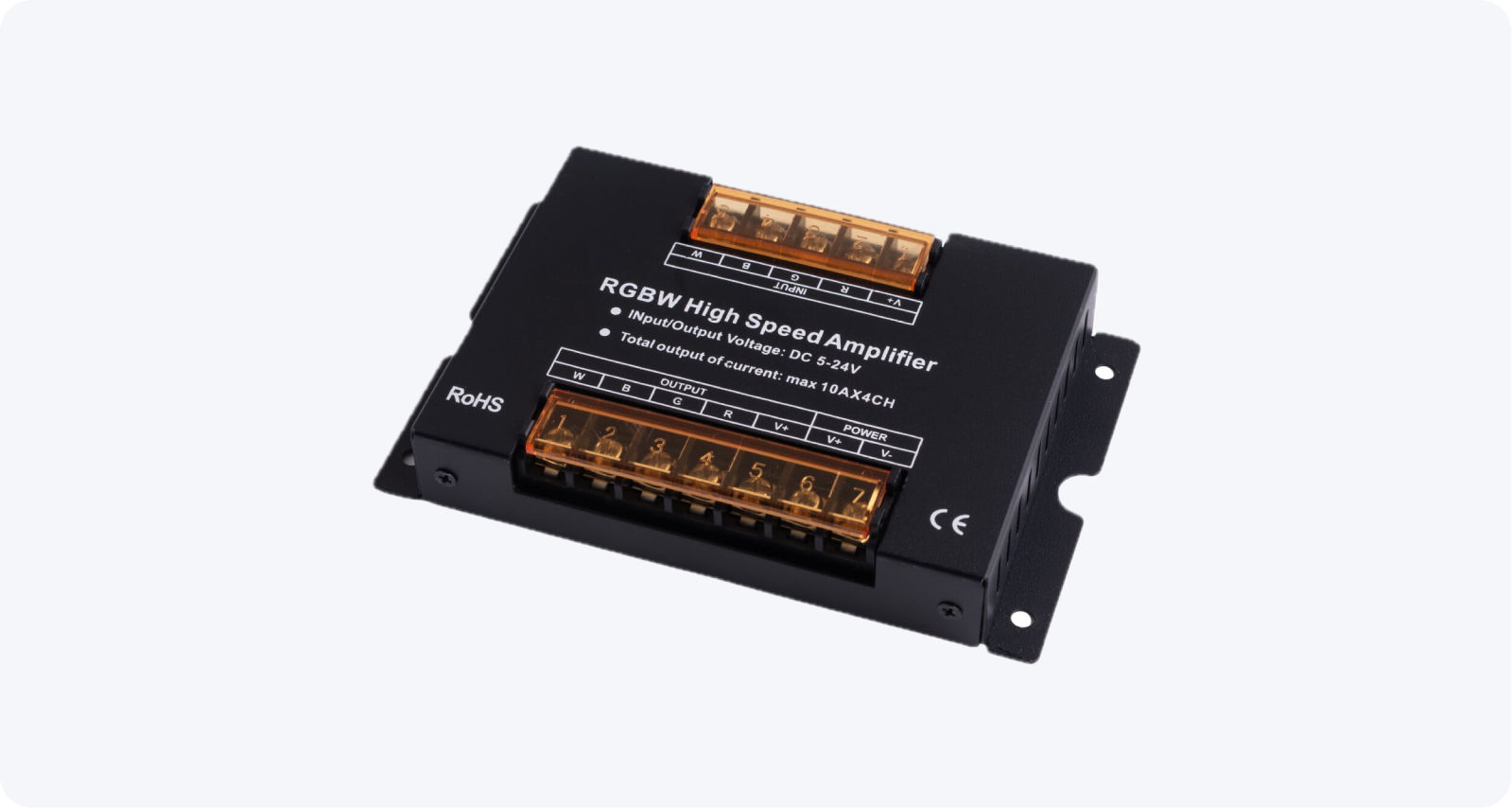

T-LED AMP BV4

Popis

Section titled “Popis”

Rodina zesilovačů T-LED AMP slouží v instalacích Spectoda jako partner accessory family pro analogové LED pásky a LED moduly. Používá se tam, kde řídicí prvek Spectoda řeší logiku a synchronizaci, ale samotná LED zátěž už vyžaduje samostatnou výkonovou větev.

Na rozdíl od kontrolerů Spectoda nejde o inteligentní síťový prvek:

  • nepřidává další bezdrátovou komunikaci,
  • neobsahuje firmware Spectoda,
  • pouze přebírá řídicí PWM signál a zesiluje výkonovou část pro další segment LED zátěže.

Kdy ho použít

Section titled “Kdy ho použít”
  • Pokud potřebujete rozšířit analogový LED pásek za hranici doporučeného zatížení řídicího prvku.
  • Pokud chcete ponechat jednotné řízení více segmentů, ale rozdělit výkon do více napájených větví.
  • Pokud potřebujete samostatně napájený RGBW nebo RGBCCT úsek, který má dál sledovat stejný řídicí signál.

Varianty produktu

Section titled “Varianty produktu”

AMP BV1

Section titled “AMP BV1”

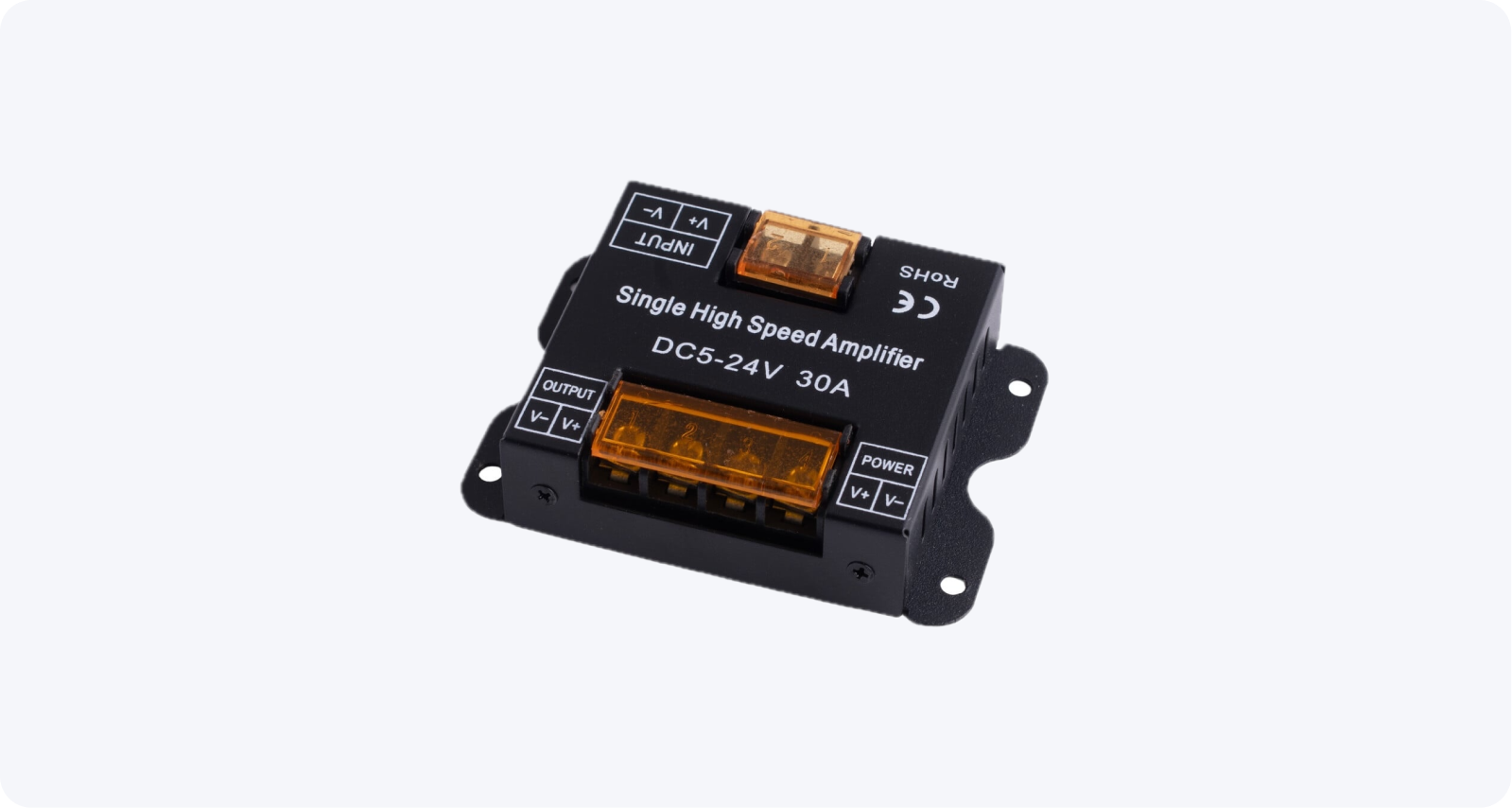

T-LED AMP BV1

Jednokanálový zesilovač pro jednobarevné LED pásky a LED moduly.

Základní parametry

Section titled “Základní parametry”
  • Vstupní napětí: 5-24 VDC
  • Maximální zatížení: 30 A
  • Výkon podle partner manuálu: 360 W při 12 VDC, 360 W při 24 VDC
  • Rozměry: 140 x 75 x 26 mm
  • Hmotnost: 115 g
  • Krytí: IP20

Typické použití v Spectoda instalaci

Section titled “Typické použití v Spectoda instalaci”
  • Rozšíření výkonu pro delší jednobarevný LED pásek.
  • Rozdělení jedné větve na více samostatně napájených úseků při zachování stejného řízení.

Doporučení pro návrh a zapojení

Section titled “Doporučení pro návrh a zapojení”
  • Ověřte kompatibilitu společného vodiče, polarity a mapování kanálů vůči řídicímu prvku.
  • Výstupy jednotlivých kanálů mezi sebou nepropojujte.
  • Každou výkonovou větev navrhujte podle skutečného napájení a proudu, ne jako „součet výkonu“ s řídicím prvkem.
  • Instalaci svěřte kvalifikované osobě a držte se partner manuálu pro konkrétní variantu.

Integrace v ekosystému Spectoda

Section titled “Integrace v ekosystému Spectoda”

Tato rodina dává smysl všude tam, kde Spectoda řeší řízení, logiku a synchronizaci a T-LED AMP řeší jen výkonové rozšíření analogové LED větve.

Typicky se tedy používá:

  • za kompatibilním PWM ovladačem pro analogové LED pásky,
  • v delších liniích nebo ve více segmentech jedné světelné scény,
  • v případech, kde je potřeba rozdělit LED zátěž do více fyzických větví.

Dokumentace

Section titled “Dokumentace”

Spectoda - T-LED AMP Family Datasheet [PDF]

T-LED AMP BV1 - Uživatelský manuál [PDF]

T-LED AMP BV4 RGBW - Uživatelský manuál [PDF]

T-LED AMP BV5 RGBCCT - Uživatelský manuál [PDF]

Compliance a odpovědnost za podklady

Section titled “Compliance a odpovědnost za podklady”

Hardware v této rodině vyrábí T-LED. Ve veřejně dostupné dokumentaci partnera jsou k dispozici uživatelské manuály, základní technické parametry a bezpečnostní upozornění.

Samostatné CE/RoHS prohlášení jsme na veřejných produktových stránkách partnera k 2026-04-22 nedohledali. Pokud má tato rodina vstupovat do formální projektové dokumentace nebo zákaznického compliance balíčku, doporučujeme vyžádat si oficiální prohlášení přímo od dodavatele.
