Digitální LED pásky

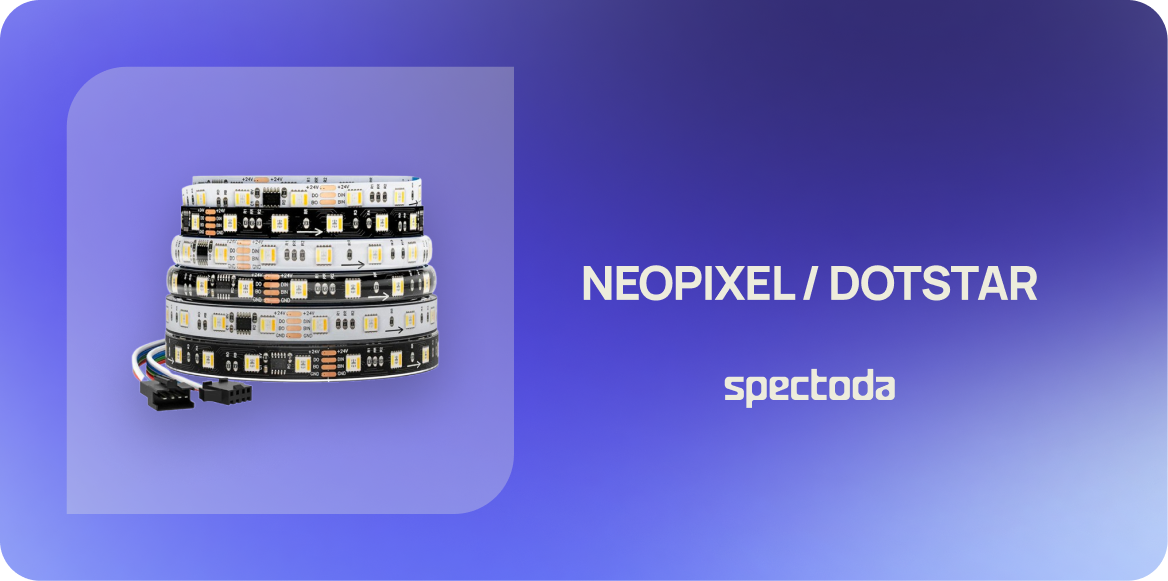

Spectoda podporuje digitální LED pásky prostřednictvím IO typů NEOPIXEL a DOTSTAR.
Přehled
Section titled “Přehled”- Adresovatelné LED čipy: každý pixel (LED) lze ovládat samostatně.
- Podpora více protokolů:
- NEOPIXEL (WS2812, SK6812 apod.,
- DOTSTAR (APA102 apod.).
- Využití logiky Spectody: animace, segmentace, proměnné a události definované ve Studiu.
- Silné technické know-how: tým Spectoda má dlouholeté zkušenosti s implementací digitálních LED pásek v rozsáhlých projektech.
NEOPIXEL
Section titled “NEOPIXEL”NEOPIXEL je IO typ určený pro čipy WS2812, SK6812 a další kompatibilní varianty.
- Jednoduché zapojení (jedna datová linka).
- Široká dostupnost LED pásků i modulů.
- Podpora RGB i RGBW variant.
Směr komunikace
Section titled “Směr komunikace”- Output – kontroler posílá data na LED pásek.
- Input – není podporován (pásky negenerují zpětná data).
Podporované varianty
Section titled “Podporované varianty”| Varianta | Pořadí barev | T1 (ns) | T2 (ns) | T3 (ns) |
|---|---|---|---|---|
| WS2805 | GRB|RB | 250 | 400 | 250 |
| WS2811 | BRG | 380 | 1220 | 380 |
| WS2812 | GRB | 250 | 625 | 375 |
| WS2812B | GRB | 250 | 625 | 375 |
| WS2812D | RGB | 380 | 1220 | 420 |
| WS2813 | GRB | 250 | 625 | 375 |
| WS2814 | WRGB | 300 | 300 | 600 |
| WS2815 | GRB | 250 | 400 | 250 |
| SK6812 | GRBW | 300 | 300 | 600 |
| GS8208 | BGR | 400 | 450 | 450 |
| APA106 | RGB | 350 | 1010 | 350 |
DOTSTAR
Section titled “DOTSTAR”DOTSTAR (APA102 a kompatibilní) je IO typ určený pro pokročilejší digitální pásky.
- Používá dvě linky (data + clock).
- Vyšší stabilita přenosu na delší vzdálenosti.
- Vyšší maximální obnovovací frekvence → plynulejší animace.
Směr komunikace
Section titled “Směr komunikace”- Output – kontroler generuje data a clock signál.
- Input – není podporován.
Omezení v zapojení
Section titled “Omezení v zapojení”- NEOPIXEL: omezená délka vedení mezi kontrolerem a páskem (doporučeno do 5 m, delší vzdálenosti = zesilovače).
- DOTSTAR: vyšší stabilita na delší vzdálenosti díky clock lince.
- Počet pixelů závisí na kontroleru. Přehled kompatibilních produktů naleznete zde.
- Napájení LED pásků je nutné řešit samostatně – kontroler přenáší pouze datový signál.
