DMX, ART-NET, sACN
Spectoda podporuje obousměrnou komunikaci (input + output) nejen pro klasický DMX, ale také pro síťové protokoly sACN a Art‑Net.
Přehled
Section titled “Přehled”Se Spectodou můžete kombinovat klasické světelné pulty a síťové ovladače s bezdrátovou mesh sítí Spectoda, animacemi a logikou definovanou ve Studiu.
Pro tuto konektivitu se využívají specializované kontrolery (např. SC Pixel Master či SC DMX), které fungují jako bridge mezi protokoly a ekosystémem Spectoda. Do budoucna bude tento typ funkcí dostupný i na dalších kontrolerech.
Obousměrná komunikace je řešena pomocí IO typů, kde lze DMX, Art-Net a sACN nakonfigurovat jako vstupy nebo výstupy zařízení.
Směry komunikace
Section titled “Směry komunikace”1) Vstup do Spectody (Input)
Section titled “1) Vstup do Spectody (Input)”- DMX vstup: DMX rámce z osvětlovačského pultu nebo jiného zařízení se v kontroleru načtou jako Události nebo Proměnné. Ty lze dál využít pro řízení animací, změny jasu, barvy nebo rychlosti.
- sACN / Art-Net vstup: síťová data (universy, kanály) přicházejí přes IO vstup a používají se ve Studiu stejně jako jakýkoli jiný zdroj vstupu.
2) Výstup ze Spectody (Output)

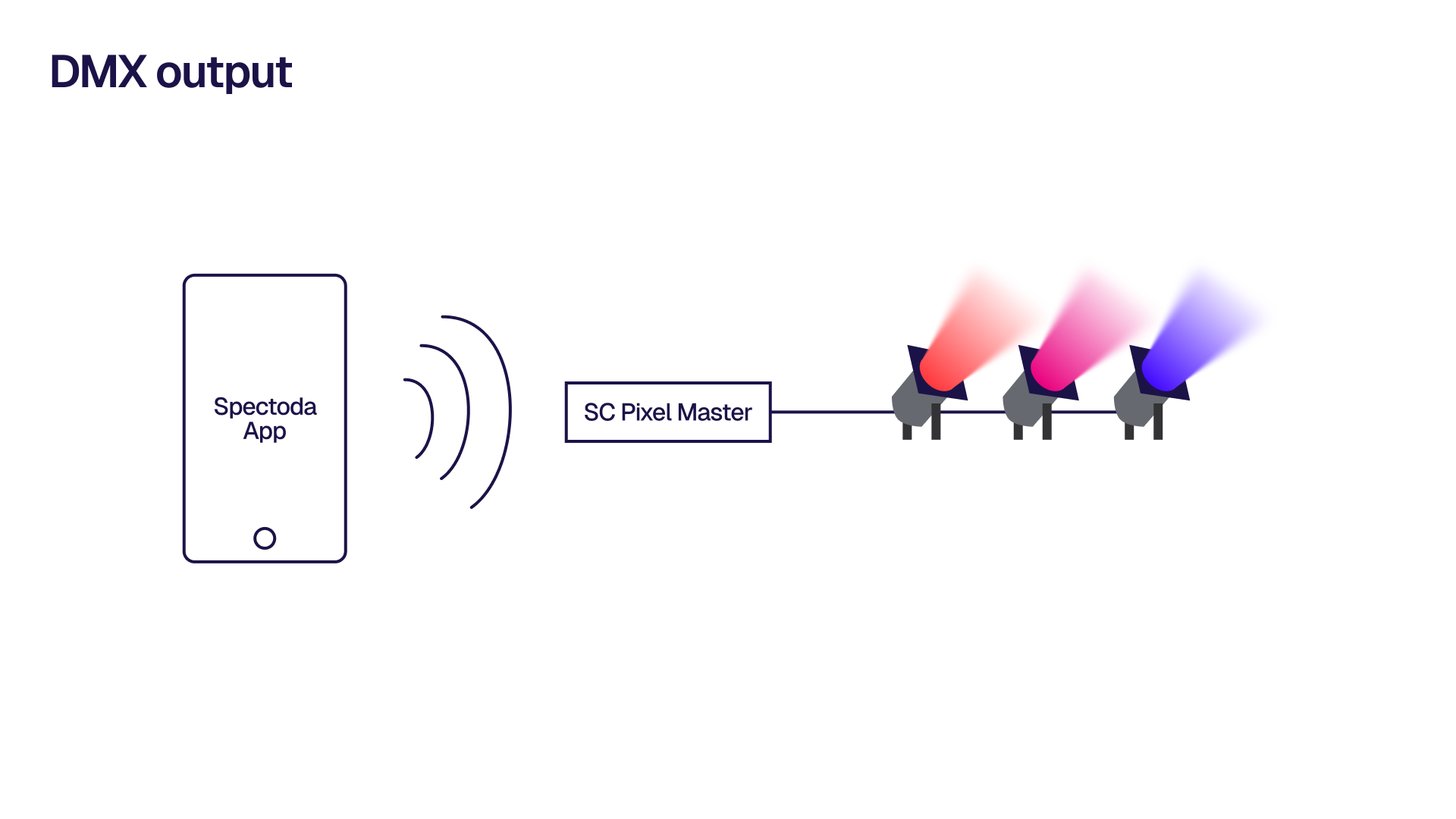

Section titled “2) Výstup ze Spectody (Output)”- DMX výstup: hodnoty z animací nebo událostí definovaných ve Studiu lze posílat zpět do DMX světa, a tím řídit například dimmery, hlavy nebo další DMX zařízení.
- sACN / Art-Net výstup: kontroler může generovat universy se Spectoda daty, které jsou čitelné v běžných konzolích a softwaru (media servery, pixel mapping).
Typické topologie

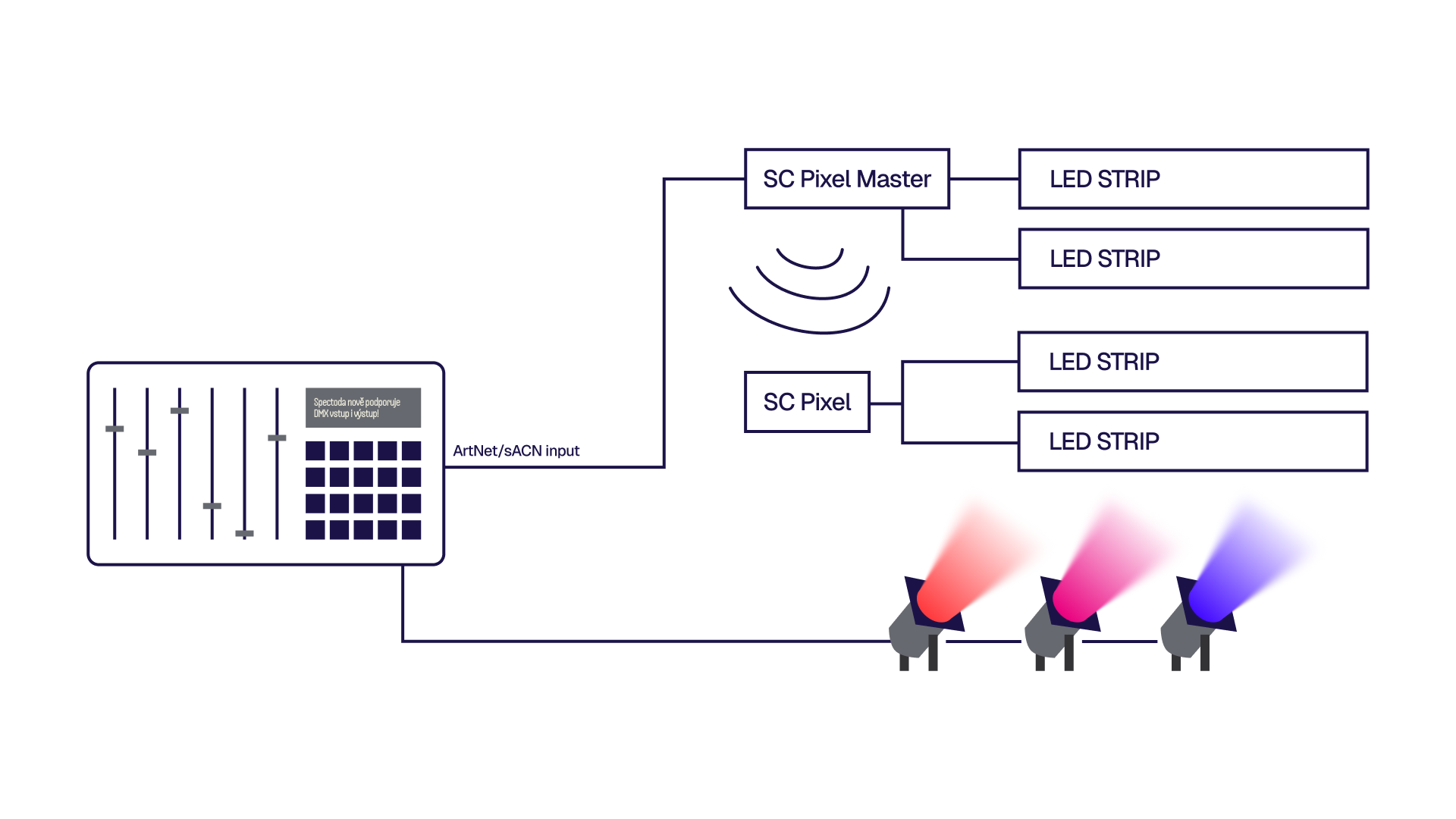

Section titled “Typické topologie”- DMX pult → kontroler (DMX Input) → Spectoda mesh → LED pixely / DALI / PWM
- DMX šavle ovládají v reálném čase animace a segmenty v síti Spectoda.
- sACN/Art-Net (media server) ↔ kontroler ↔ Spectoda mesh
- Probíhá obousměrná výměna dat, což umožňuje kombinovat pixel mapping z externího softwaru s dynamikou a logikou Spectody.
Jak na to ve Studiu
Section titled “Jak na to ve Studiu”- Vyberte IO vstup/výstup podle zdroje nebo cíle dat (DMX / sACN / Art-Net).
- Namapujte kanály na Události, Proměnné nebo Segmenty v projektu.
- Ověřte funkci přes Live controls a případně dolaďte křivky či rozsahy.
- Pro výstup přiřaďte hodnoty z animací nebo manuálních ovládacích prvků na příslušné universy a kanály.
Poznámky k provozu
Section titled “Poznámky k provozu”- IO typy v ekosystému Spectoda umožňují kombinovat DMX/síťové protokoly se stejnou logikou jako u pixelových pásků nebo analogových výstupů.
- Mesh síť funguje decentralizovaně – každý kontroler nese část logiky a není potřeba centrální jednotka.
- Kompatibilita: Spectoda kontrolery lze zapojit jak do stávajících instalací s DMX/sACN/Art-Net, tak do nových projektů, kde slouží jako most mezi klasickým a bezdrátovým světem.
