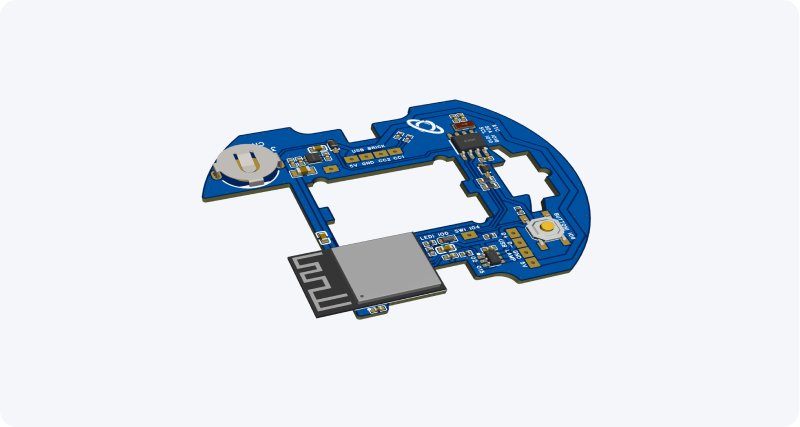

SC Aember
SC Aember je dvoukanálový kontroler, speciálně navržený pro biodynamickou lampu Aember, obsahující CCT (correlated color temperature) LED pásky.
SC Aember je kontroler navržený speciálně pro řízení CCT LED pásků v biodynamické lampě Aember, která díky regulaci teploty bílé barvy podporuje cirkadiánní rytmy. Dodává se s předprogramovaným proprietárním firmwarem Spectoda, takže je zcela kompatibilní s ostatními zařízeními podporujícími Spectoda.
SC Aember se ovládá bezdrátově pomocí webových aplikací Spectoda připojených pomocí Bluetooth Low Energy (BLE), WiFi Local Area Network (WLAN) nebo připojení WebSockets. Zařízení automaticky vytvářejí samoopravnou a samosprávnou bezdrátovou mesh síť, takže lze z libovolného místa ovládat mnoho svítidel. Žádný externí gateway modul není nezbytně nutný.
SC Aember se napájí buď přímo 5 V či přes USB-C rozhraní z USB adaptéru a k LED páskům se připojuje napřímo přes driver modul.
Systém řízení osvětlení Spectoda
Section titled “Systém řízení osvětlení Spectoda”- Bezdrátové ovládání pomocí chytrého zařízení Bluetooth
- Není potřeba externí brána
- Automaticky vytváří bezdrátovou mesh síť
- Firmware zařízení lze aktualizovat “over the air”
- K dispozici je cloudová servisní služba
- Mimořádně snadné nastavení
Použití SC Aember
Section titled “Použití SC Aember”Jeho primární použití je ve stojací lampě Aember, ale univerzálnost mikrokontroleru SC Aember umožňuje jeho přizpůsobení mnoha různým aplikacím založeným na LED páscích.
Vlastnosti SC Aember
Section titled “Vlastnosti SC Aember”- Kompatibilní se specifikacemi Bluetooth v4.2 BR/EDR a Bluetooth LE
- Rozměry: 57 mm x 46 mm x 6,5 mm
- Dosah až 80 m ve volném prostoru
- Dodává se s předinstalovaným firmwarem Spectoda
- Postaveno na platformě ESP32
- Vyrobeno pro řízení CCT LED

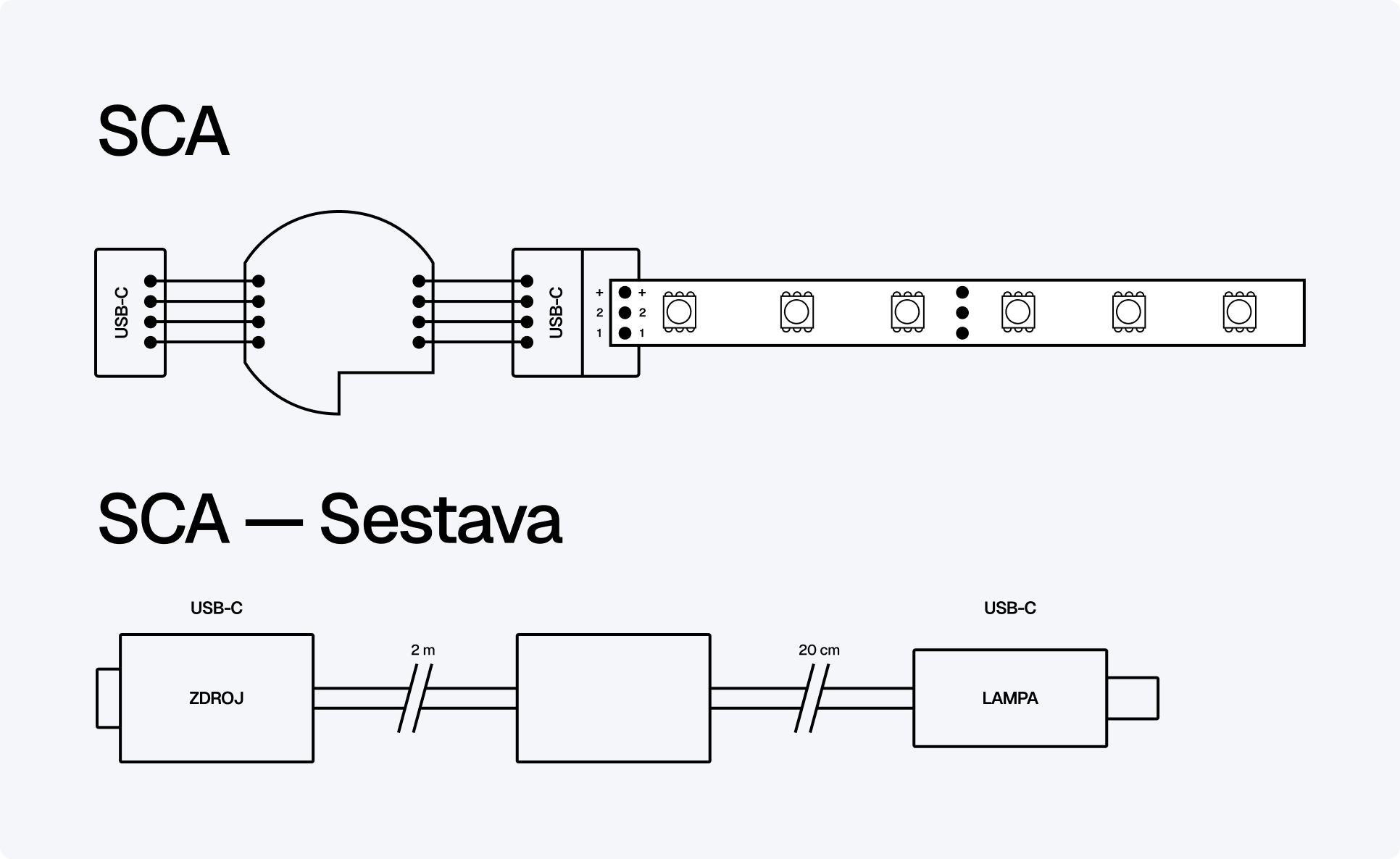

Schéma zapojení
Section titled “Schéma zapojení”
Aplikace
Section titled “Aplikace”- Biodynamická lampa Aember
- Ovladač CCT LED pásku
- 2 kanálový 5V PWM ovladač
Podporované rodiny protokolů CCT Driver LED IC
Section titled “Podporované rodiny protokolů CCT Driver LED IC”Všchny dvou či jednokanálové neprogramovatelné LED pásky.
Elektrické specifikace
Section titled “Elektrické specifikace”Absolutní maximální hodnoty
Section titled “Absolutní maximální hodnoty”Namáhání přesahující absolutní maximální jmenovité hodnoty uvedené v následující tabulce může způsobit trvalé poškození zařízení. Jedná se pouze o jmenovité hodnoty napětí a nevztahují se na funkční provoz zařízení, který by se měl řídit doporučenými provozními podmínkami.
| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí piny pro každou napájecí oblast | 3.3 | - | 5.5 | V |
| Kumulovaný výstupní proud IO | - | - | 300 | mA |
| Skladovací teplota | -40 | - | 150 | °C |
Doporučené provozní podmínky
Section titled “Doporučené provozní podmínky”| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí pin | 3.3 | 5 | 5.5 | V |
| Proud dodávaný externím zdrojem napájení | 0.5 | - | - | A |
| Skladovací teplota | -40 | - | 125 | °C |
Další informace
Section titled “Další informace”Další technické údaje lze získat z:
