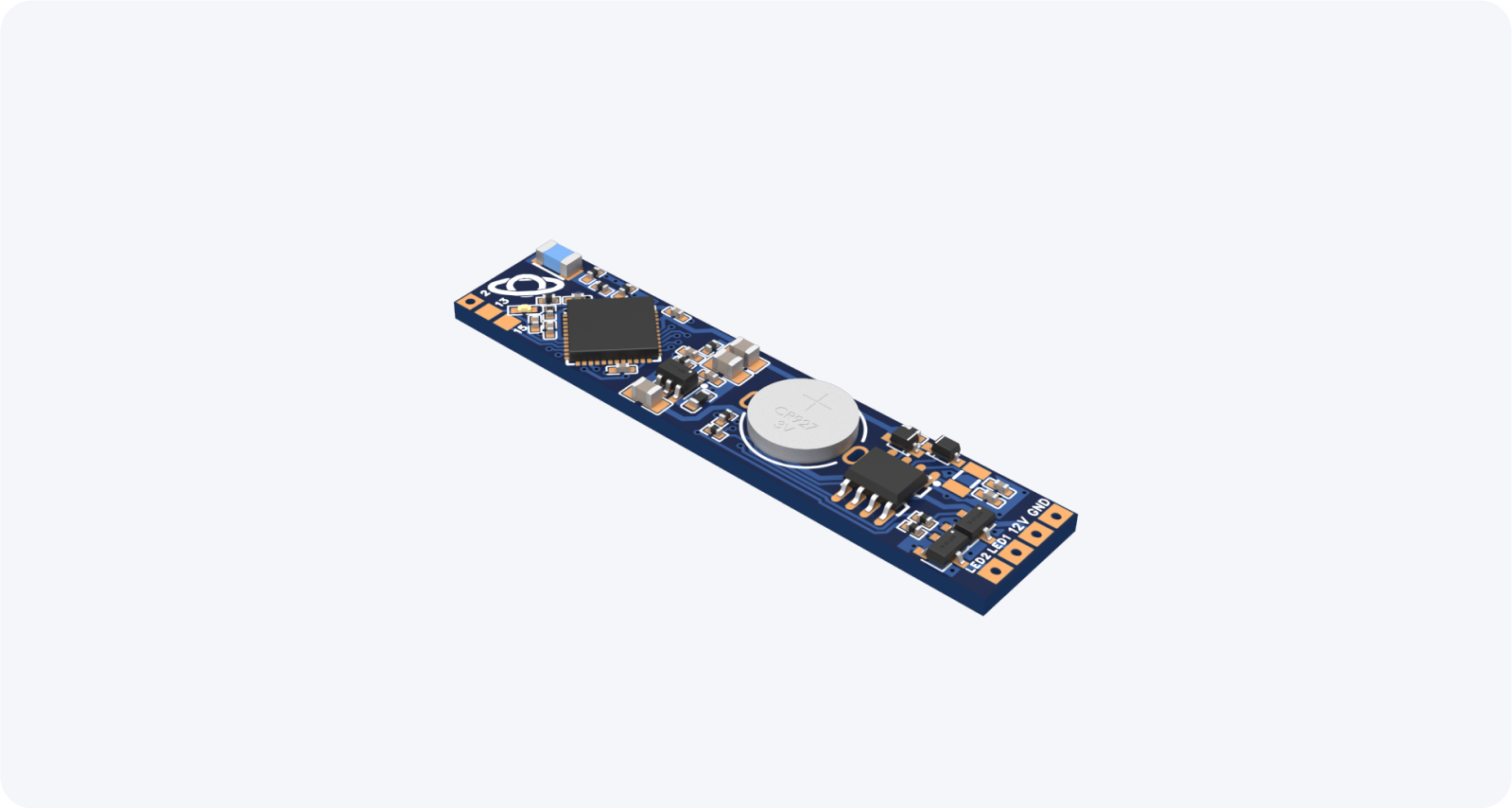

SC Dimmer Mini

Popis

SC Dimmer Mini je kontroler v kompaktním provedení, navržený speciálně pro řízení jednokanálových a dvoukanálových LED pásků, které umožňují nastavovat teplotu bílé barvy.

Dodává se s firmwarem Spectoda, takže je zcela kompatibilní s ostatními zařízeními z ekosystému Spectody.

S modulem lze pomocí jeho 2 univerzálních I/O pinů propojit různé externí komponenty, jako jsou detektory pohybu, senzory okolního osvětlení, obvody PWM nebo mikroprocesory.

Spectoda Dimmer Mini lze připojit přímo k 12V páskům a zároveň z něj čerpat napájení, takže je velmi univerzální pro integrované projekty.

Systém řízení osvětlení Spectoda

• Bezdrátové ovládání pomocí chytrého zařízení Bluetooth
• Není potřeba externí brána
• Automaticky vytváří bezdrátovou mesh síť
• Firmware zařízení lze aktualizovat “over the air”
• K dispozici je cloudová servisní služba
• Mimořádně snadné nastavení

Použití Spectoda Dimmer Mini

Lze jej použít pro širokou škálu projektů, jako je inteligentní osvětlení, domácí automatizace nebo dokonce interaktivní umělecké instalace. Univerzálnost mikrokontroleru umožňuje jeho přizpůsobení mnoha různým aplikacím založeným na LED páscích.

Vlastnosti Spectoda Dimmer Mini

• Kompatibilní se specifikacemi Bluetooth v4.2 BR/EDR a Bluetooth LE
• Malé rozměry: 11,7 mm x 21,5 mm x 7 mm
• 3 ks vstupních/výstupních pinů pro všeobecné použití (GPIO)
• Integrovaná keramická anténa
• Dosah až 80 m ve volném prostoru
• Dodává se s předinstalovaným firmwarem Spectoda
• Postaveno na platformě ESP32
• Vyrobeno pro řízení CCT LED

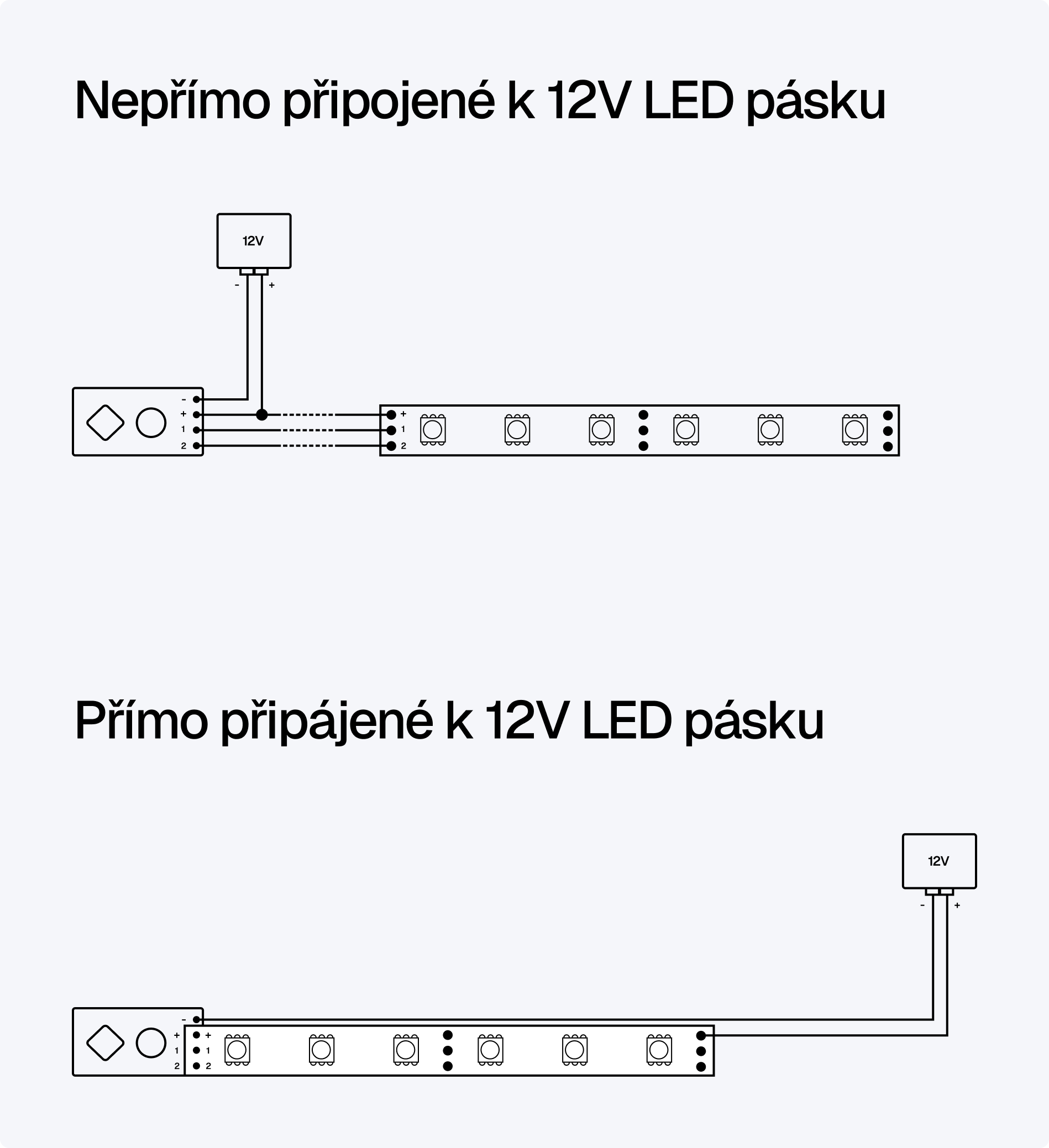

Schéma zapojení

Aplikace

• Driver CCT LED pásku
• Ovladač senzorů malých rozměrů

Podporovaná svítidla

• Jednokanálové a dvoukanálové LED pásky (12 V)
• LED pásky CCT change / biodynamika (12 V)

Elektrické specifikace

Absolutní maximální hodnoty

Namáhání přesahující absolutní maximální jmenovité hodnoty uvedené v následující tabulce může způsobit trvalé poškození zařízení. Jedná se pouze o jmenovité hodnoty napětí a nevztahují se na funkční provoz zařízení, který by se měl řídit doporučenými provozními podmínkami.

Parametr	Min	Typ	Max	Jednotka
Napětí přivedené na napájecí piny pro každou napájecí oblast	4	-	5.5	V
Kumulovaný výstupní proud IO	-	-	300	mA
Skladovací teplota	-40	-	80	°C

Doporučené provozní podmínky

Parametr	Min	Typ	Max	Jednotka
Napětí přivedené na napájecí pin	4	5	5.5	V
Proud dodávaný externím zdrojem napájení	0.5	-	-	A
Skladovací teplota	-40	-	60	°C

Další informace

Další technické údaje lze získat z:

ESP32 datasheet
