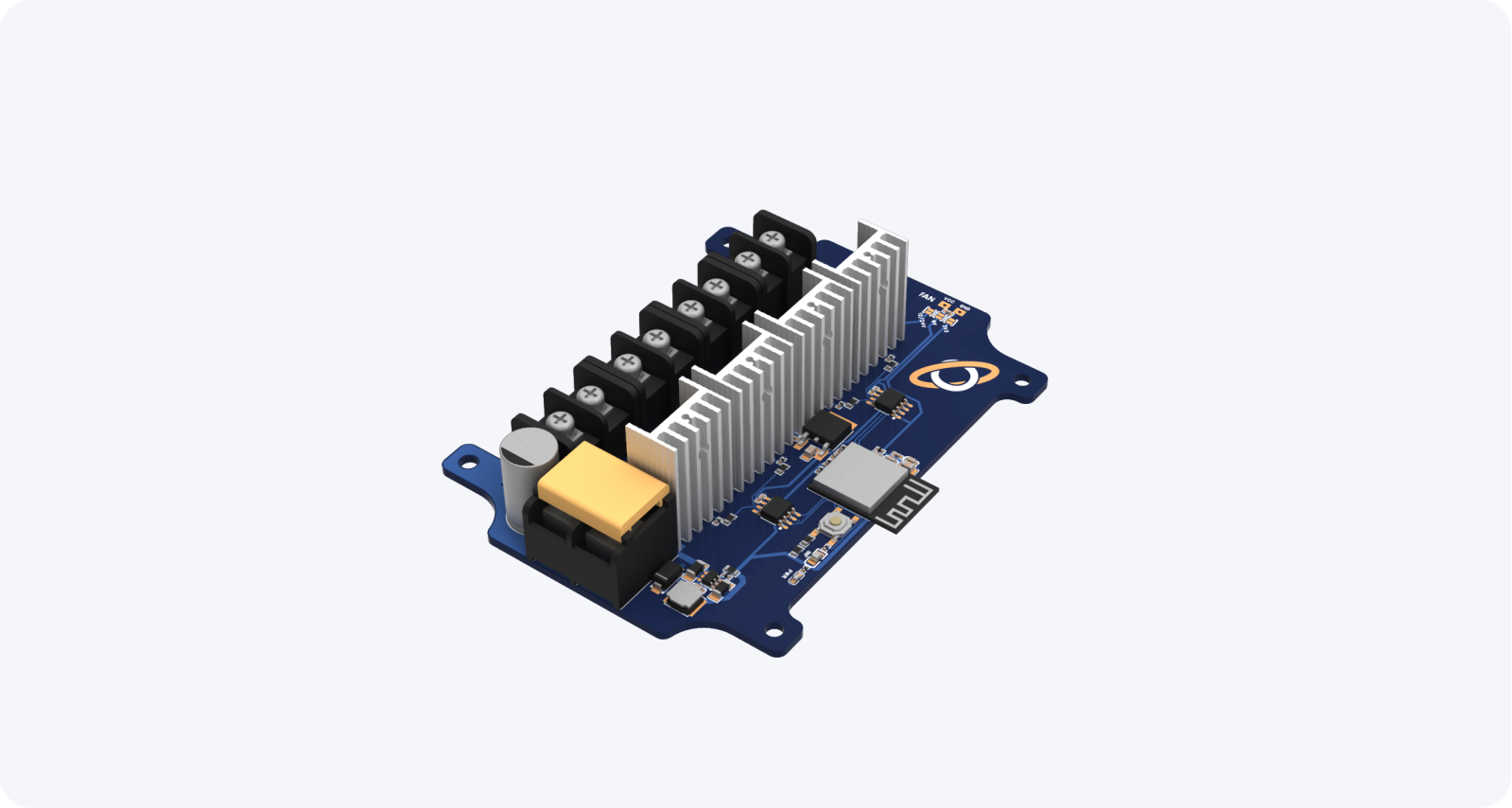

SC Dimmer Pro

Popis

SC Dimmer Pro je kontroler v robustním provedení, navržený speciálně pro řízení velkého množství CCT LED pásků, které umožňují nastavovat teplotu bílé barvy. Dodává se s předprogramovaným proprietárním firmwarem Spectoda, takže je zcela kompatibilní s ostatními zařízeními podporujícími Spectoda.

SC Dimmer Pro se ovládá bezdrátově pomocí webových aplikací Spectoda připojených pomocí Bluetooth Low Energy (BLE), WiFi Local Area Network (WLAN) nebo připojení WebSockets. Zařízení automaticky vytvářejí samoopravnou a samosprávnou bezdrátovou mesh síť, takže lze z libovolného místa ovládat mnoho svítidel. Žádný externí gateway modul není nezbytně nutný.

SC Dimmer Pro lze připojit k 12 či 24V LED páskům.

Systém řízení osvětlení Spectoda

• Bezdrátové ovládání pomocí chytrého zařízení Bluetooth
• Není potřeba externí brána
• Automaticky vytváří bezdrátovou mesh síť
• Firmware zařízení lze aktualizovat “over the air”
• K dispozici je cloudová servisní služba
• Mimořádně snadné nastavení

Použití SC Dimmer Pro

Lze jej použít pro širokou škálu projektů, jako je inteligentní osvětlení, domácí automatizace nebo dokonce interaktivní umělecké instalace. Univerzálnost kontroleru CCT Driver Pro umožňuje jeho přizpůsobení mnoha různým aplikacím založeným na LED páscích.

Vlastnosti SC Dimmer Pro

• Kompatibilní se specifikacemi Bluetooth v4.2 BR/EDR a Bluetooth LE
• Rozměry: 101 mm x 76 mm x 34 mm
• Provoz na 12 nebo 24 V
• Výkon až 250 resp. 500 W
• Dosah až 80 m ve volném prostoru
• Dodává se s předinstalovaným firmwarem Spectoda
• Postaveno na platformě ESP32
• Vyrobeno pro řízení CCT LED

Schéma zapojení

Samostatně adresovatelné LED pásky s jedním datovým pinem

Aplikace

• Driver CCT LED pásku
• 4 kanálový 12/24V PWM ovladač
• Profesionální instalace LED písků

Podporované rodiny protokolů CCT Driver LED IC

Všchny dvou či jednokanálové neprogramovatelné LED pásky.

Elektrické specifikace

Absolutní maximální hodnoty

Namáhání přesahující absolutní maximální jmenovité hodnoty uvedené v následující tabulce může způsobit trvalé poškození zařízení. Jedná se pouze o jmenovité hodnoty napětí a nevztahují se na funkční provoz zařízení, který by se měl řídit doporučenými provozními podmínkami.

Parametr	Min	Typ	Max	Jednotka
Napětí přivedené na napájecí piny pro každou napájecí oblast	3.3	-	5.5	V
Kumulovaný výstupní proud IO	-	-	300	mA
Skladovací teplota	-40	-	150	°C

Doporučené provozní podmínky

Parametr	Min	Typ	Max	Jednotka
Napětí přivedené na napájecí pin	3.3	5	5.5	V
Proud dodávaný externím zdrojem napájení	0.5	-	-	A
Skladovací teplota	-40	-	125	°C

Další informace

Další technické údaje lze získat z:

ESP32 datasheet
