SC DMX A
Kontroler, který rozšiřuje ekosystém Spectoda o svět DMX512.
SC DMX A je kontroler navržený jako plnohodnotný most mezi ekosystémem Spectoda a světem DMX. Podporuje obousměrnou komunikaci – může DMX přijímat (Input) i vysílat (Output). Umožňuje tak ovládat DMX zařízení ze Spectody a zároveň číst DMX hodnoty z pultu a využít je ve scénách.
- Dodává se s firmwarem Spectoda, takže je zcela kompatibilní s ostatními zařízeními z ekosystému Spectody.
- Podporuje plnohodnotný DMX512 Input i Output.
- Využívá bezdrátovou komunikaci Spectoda ESP-NOW s ostatními Controllery v instalaci.
- Je kompatibilní s Art-Net/sACN přes další řídící prvky Spectoda (např. SC Pixel Master).
- Obsahuje stavové LED a uživatelské/párovací tlačítko.
Použití SC DMX A
Section titled “Použití SC DMX A”Lze jej použít pro širokou škálu projektů, kde je potřeba propojit moderní bezdrátové ovládání Spectoda se standardními drátovými DMX instalacemi.
- Input (pult → Spectoda): DMX rámce z připojeného pultu jsou dostupné v Berry skriptu projektu a mohou spouštět události.
- Output (Spectoda → DMX): Vyrenderované animace nebo scény lze skrze Berry script v projektu posílat do připojených DMX zařízení (fixtures).
- Spolupráce: Možnost integrace s Art-Net/sACN (přes Pixel Master).
Vlastnosti SC DMX A
Section titled “Vlastnosti SC DMX A”- DMX Standard: DMX512 (RS-485), 250 kbit/s
- Izolace: Komunikační DMX strana je galvanicky oddělená od logiky (opto a izolovaný DC/DC)
- Terminace: Integrovaná 120 Ω (obsaditelné/přepínatelné dle konce linky)
- Mechanické provedení: 3D tištěná krabička
- Rozměry: 100 mm x 73 mm x 37 mm
- Indikace: Stavové LED a uživatelské/párovací tlačítko
- Napájení: 5 V DC (USB-C nebo svorky)
- Objednací kód: SPE10108D-X-EA-0400
Aplikace
Section titled “Aplikace”- Most mezi Spectoda a DMX
- Čtečka DMX signálu pro Spectoda scény
- Ovladač DMX zařízení ze systému Spectoda
Podporovaná zařízení
Section titled “Podporovaná zařízení”- Jakákoli DMX512 kompatibilní zařízení (světla, stmívače, efekty)
- Jakékoli DMX512 kompatibilní pulty a zdroje signálu
Technické specifikace
Section titled “Technické specifikace”Připojovací rozhraní
| Konektor | Funkce | Popis |
|---|---|---|
| XLR IN | DMX vstup | Vstup z pultu/DMX zařízení (RS-485) |
| XLR OUT | DMX výstup | Výstup do DMX řetězu (RS-485) |
| POWER | Napájení | 5 V DC (USB-C / svorky dle varianty) |
Poznámka: Variantně mohou být XLR konektory nahrazeny šroubovací svorkovnicí.
Doporučené provozní podmínky
| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí pin | - | 5 | - | V DC |
| Spotřeba (bez externích zátěží) | - | < 2 | - | W |
| Provozní teplota | -20 | - | +50 | °C |
| Provozní vlhkost (nekondenzující) | 10 | - | 80 | % RH |
Skladovací podmínky
| Parametr | Min | Max | Jednotka |
|---|---|---|---|
| Skladovací teplota | -25 | +70 | °C |
| Skladovací vlhkost (nekondenzující) | 10 | 90 | % RH |
Pokyny pro instalaci:
Section titled “Pokyny pro instalaci:”- Připojte napájení 5V DC dle varianty (USB-C nebo svorky).
- Pro Input zapojte XLR kabel z pultu do DMX IN.
- Pro Output připojte DMX řetěz do DMX OUT.
- Aktivujte terminaci 120 Ω, je-li zařízení poslední v DMX řetězu.
- V Spectoda Studio namapujte příslušné DMX kanály.
Schéma zapojení

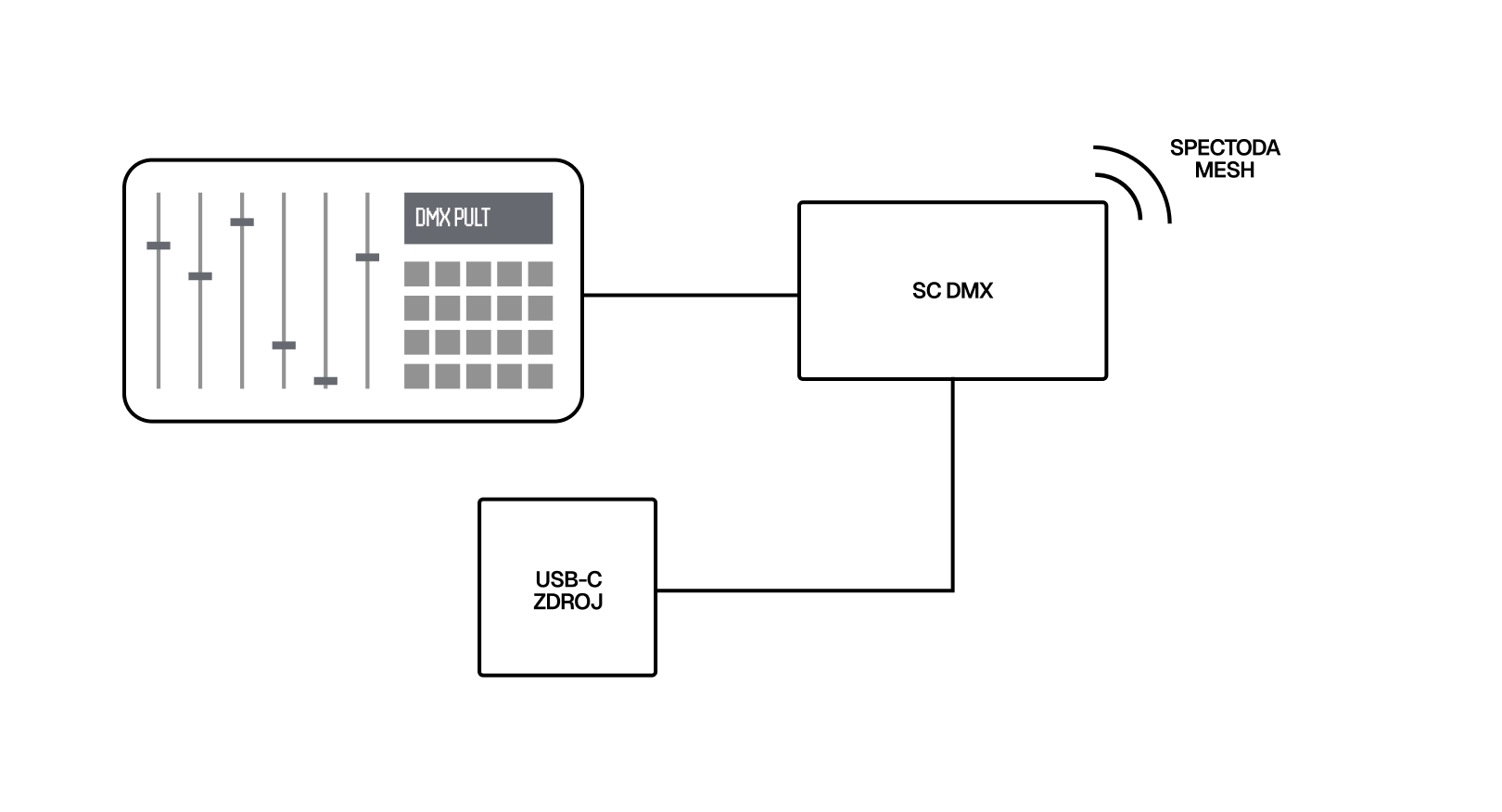

Section titled “Schéma zapojení”Usecase 1: Ovládání Spectoda Instalace z DMX Pultu Ovládá ostatní Controllery instalace bezdrátově přes Spectoda Mesh.

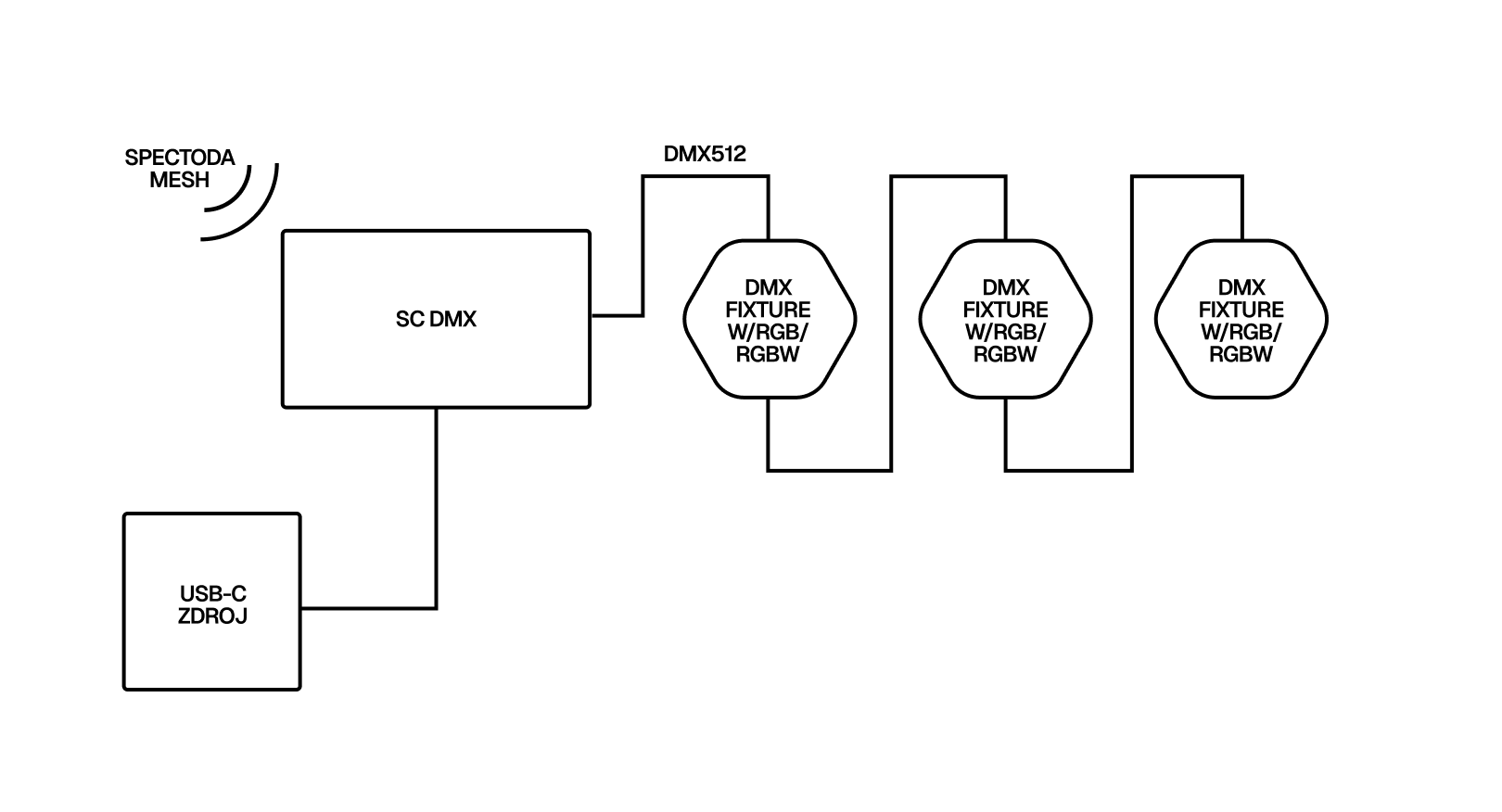

Usecase 2: Ovládání DMX světel ze Spectody Přijímá instrukce ze Spectoda Mesh a podle toho animuje DMX Fixtures.

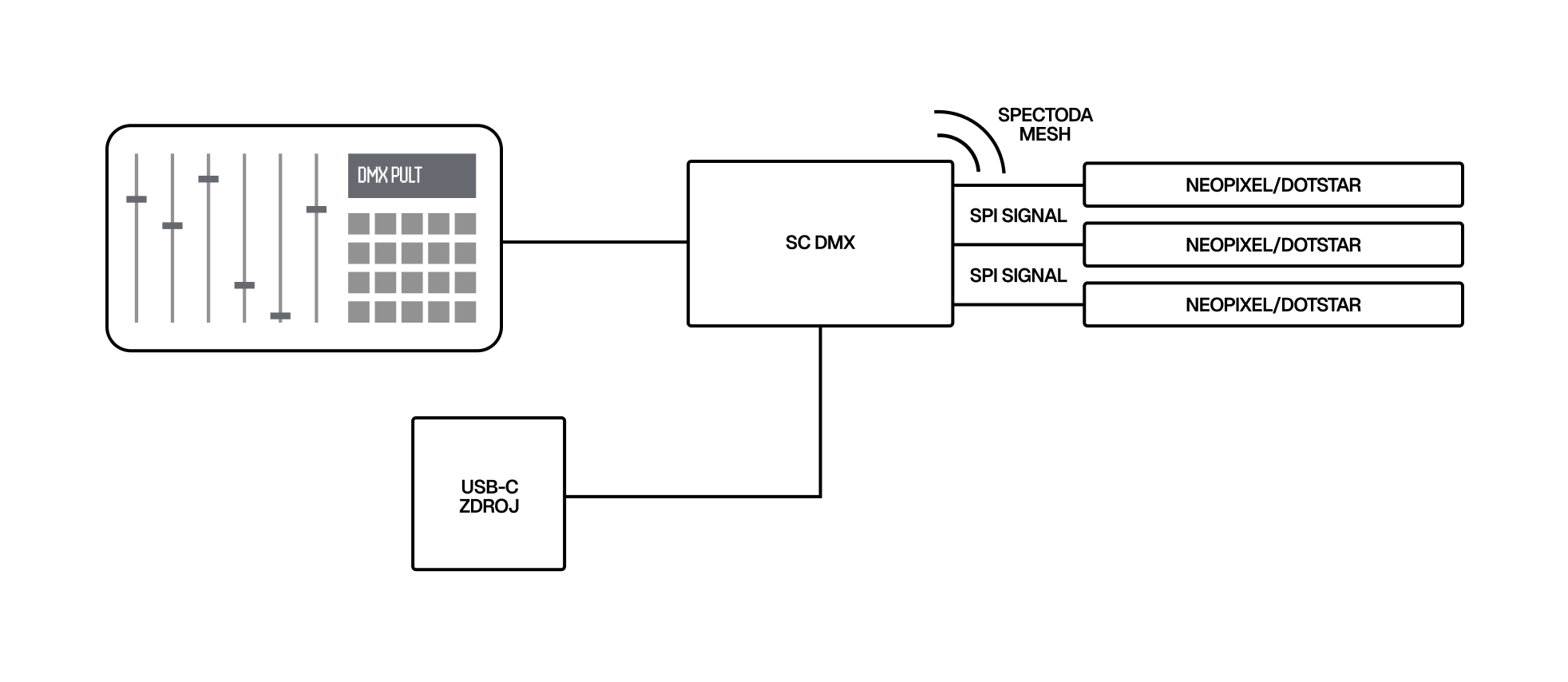

Usecase 3: DMX Pult ovládá parametry animace generované Spectodou. Ovládá ostatní Controllery instalace bezdrátově přes Spectoda Mesh.
Bezpečnostní informace:
Section titled “Bezpečnostní informace:”- Dodržujte DMX zásady: jeden master v řetězu, správná topologie (řetěz/smyčka), terminace 120 Ω na konci.
- Nepřipojujte DMX XLR porty do audio zařízení (jiné napěťové úrovně).
- Používejte pouze DMX kompatibilní kabely.
- Výrobek není určený pro instalaci na hořlavý povrch.
Další informace
Section titled “Další informace”Další technické údaje lze získat z:
SC DMX - Uživatelský manuál [CZ].pdf
