SC Pixel Master A

Řídicí jednotka s DMX/Art-Net/sACN vstupem a čtyřmi výstupy pro digitální LED pásky, která slouží jako most mezi bezdrátovými instalacemi Spectody a světy DMX—tedy světly i osvětlovačskými pulty.

Popis

SC Pixel Master A je výkonný kontrolér navržený pro řízení velkého množství digitálních pixelů. Funguje jako most mezi světem profesionálního lighting designu a ekosystémem Spectoda. Kromě standardních funkcí Spectoda umí přijímat protokoly Art-Net a sACN (E1.31) přes Ethernet a v reálném čase je převádí na signál pro LED pásky.

Dodává se s firmwarem Spectoda, takže je plně kompatibilní s ostatními zařízeními v síti.
Hardwarově je postaven na desce ESP32-POE2 a speciálním Spectoda Pixel Master Shieldu.
Disponuje 4 nezávislými výstupy pro adresovatelné LED.
Podporuje napájení přes Ethernet (PoE), což zjednodušuje kabeláž v instalacích.
Umožňuje využít “Standby” režimy a bezdrátové funkce Spectoda (ESP-NOW) pro lokální scénáře, když není přítomen signál z media serveru.

Systém řízení osvětlení Spectoda

Bezdrátové ovládání a synchronizace v rámci sítě Spectoda (ESP-NOW).
Kompatibilita s Art-Net/sACN softwary (Resolume, MadMapper a další).
Automaticky vytváří nebo se připojuje k bezdrátové mesh síti.
Firmware zařízení lze aktualizovat “over the air”.
K dispozici je cloudová servisní služba a vzdálená správa.
Snadná integrace do komplexních vizuálních systémů.

Použití

Je ideální pro projekty vyžadující řízení velkého množství pixelů s nízkou latencí, jako jsou stage design, klubové instalace, interaktivní umělecká díla nebo fasádní osvětlení. Díky podpoře Ethernetu je vhodný pro instalace, kde je kladen důraz na stabilitu a rychlost přenosu dat z media serverů.

Vlastnosti

Platforma: ESP32-WROVER-E (Wi-Fi/BT, 4 MB flash, 8 MB PSRAM)
Ethernet: 10/100 Mb s podporou PoE 802.3af/at (Class 4)
Výstupy: 4× nezávislý datový kanál pro digitální LED
Protokoly: Art-Net, sACN (E1.31), OSC, Spectoda ESP-NOW
Rozměry: 114 mm x 66 mm x 48 mm (3D tištěná krabička)
Napájení: PoE nebo externí (možnost napájet externí obvody až 25 W)
Indikace: Stavové LED, párovací tlačítko, reset

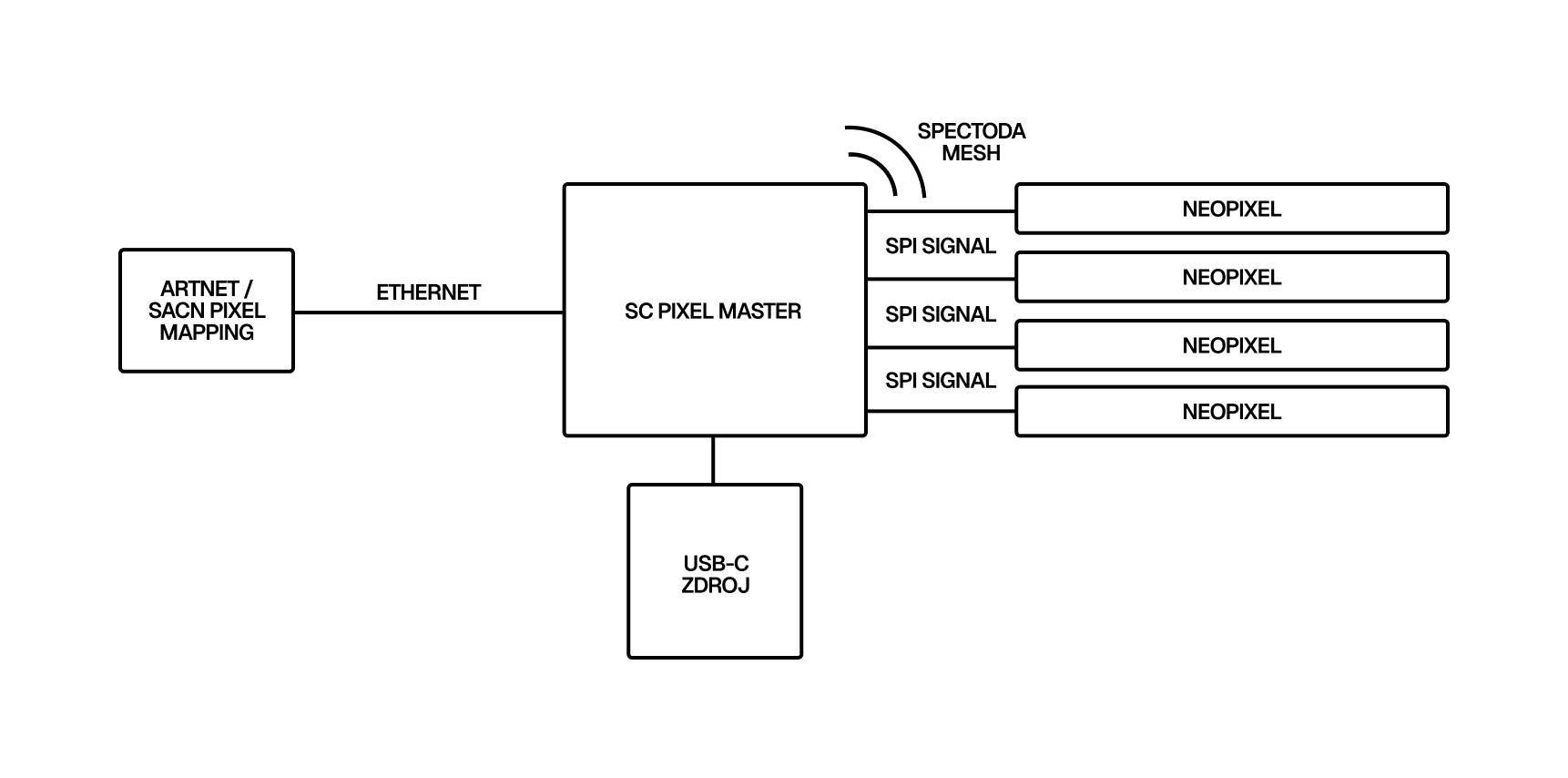

Schéma zapojení

Usecase 1: kontroler vykresluje ArtNet / sANC na 4 NEOPIXEL adresovatelné LED pásky. Ovládá ostatní kontrolery instalace bezdrátově přes Spectoda Mesh.

Aplikace

Driver pro adresovatelné LED pásky (Digital/Pixel)
Art-Net/sACN Node pro mapping software
Řídící jednotka pro instalace s vysokou hustotou pixelů

Podporovaná svítidla

Adresovatelné LED pásky a čipy (WS2811/12/12B/13/15)
Čipy s podporou DATA i CLOCK (SK6812 RGB/RGBW, APA102 atd.)
Podpora čipů GW6205, UCS1903/B, UCS2904, CS8812 a dalších

Připojovací rozhraní

Konektor	Funkce	Popis
RJ-45 (PoE)	Ethernet + napájení	10/100 Mb, PoE 802.3af/at (doporučeno izolované)
Pixel svorkovnice	Výstupy 1–4	DATA (+CLOCK dle pásku), společné GND, napájení
USB-C	Programování/servis	POZOR: Nepoužívat současně s PoE!
EXT/UEXT	Rozšíření	I²C/SPI/UART rozhraní

Provozní a skladovací podmínky

Parametr	Min	Typ	Max	Jednotka
Napájecí napětí (PoE)	44	48	57	V
Výkon pro externí obvody (z PoE)	-	-	25	W
Provozní teplota	-20	-	+50	°C
Skladovací teplota	-25	-	+70	°C
Vlhkost (nekondenzující)	10	-	90	% RH

Pokyny pro instalaci:

Připojte Ethernet kabel s PoE (doporučujeme použít izolovaný PoE switch nebo injektor standardu 802.3af/at).
Připojte LED pásky na svorkovnici (výstupy 1–4). Zapojte DATA (případně CLOCK), +V a GND.
Datové vedení od kontroleru k první LED by nemělo přesáhnout 1 metr. Pro delší trasy konzultujte řešení s týmem Spectoda.

Bezpečnostní informace:

Důležité: ESP32-POE2 nemá galvanické oddělení USB vůči PoE. Nikdy nepřipojujte USB kabel, pokud je zařízení napájeno přes PoE, hrozí poškození počítače nebo kontroleru.
Používejte izolované PoE vybavení a vyvarujte se zemních smyček.
Výrobek není určen pro instalaci na hořlavé povrchy.
Dodržujte proudové limity výstupů a dimenzování vodičů.
