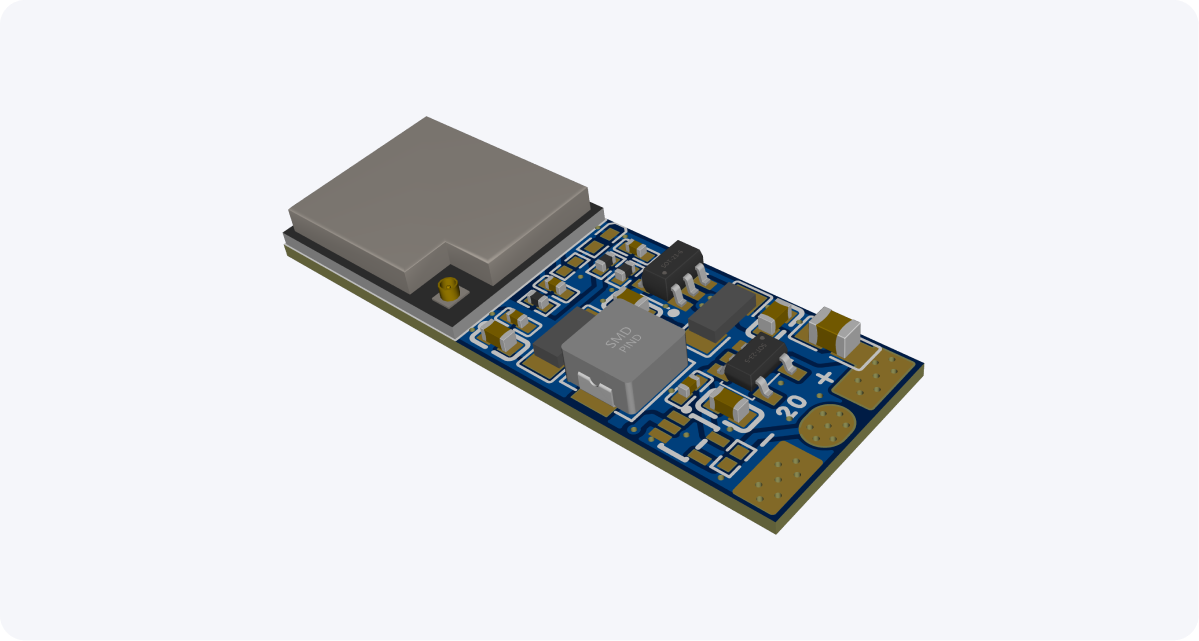

SC Pixel Mini B
SC Pixel Mini je jednokanálový LED Pixel kontroler, který byl navržen pro ovládání adresovatelných LED pásků.
SC Pixel Mini B je kontroler v kompaktním provedení, navržený speciálně pro řízení adresovatelných LED pásků s až 1 200 pixely. Dodává se s předprogramovaným proprietárním firmwarem Spectoda, takže je zcela kompatibilní s ostatními zařízeními podporujícími Spectoda.
SC Pixel Mini B se ovládá bezdrátově pomocí webových aplikací Spectoda připojených pomocí Bluetooth Low Energy (BLE), WiFi Local Area Network (WLAN) nebo připojení WebSockets. Zařízení automaticky vytvářejí samoopravnou a samosprávnou bezdrátovou mesh síť, takže lze z libovolného místa ovládat mnoho svítidel. Žádný externí gateway modul není nezbytně nutný.
SC Pixel Mini B lze připojit přímo k 12-24V pixelovým páskům a zároveň z něj čerpat napájení, takže je velmi univerzální pro integrované projekty.
Systém řízení osvětlení Spectoda
Section titled “Systém řízení osvětlení Spectoda”- Bezdrátové ovládání pomocí chytrého zařízení Bluetooth
- Není potřeba externí brána
- Automaticky vytváří bezdrátovou mesh síť
- Firmware zařízení lze aktualizovat “over the air”
- K dispozici je cloudová servisní služba
- Mimořádně snadné nastavení
Použití SC Pixel Mini B
Section titled “Použití SC Pixel Mini B”Lze jej použít pro širokou škálu projektů, jako je inteligentní osvětlení, domácí automatizace nebo dokonce interaktivní umělecké instalace. Univerzálnost mikrokontroleru Pixel Mini umožňuje jeho přizpůsobení mnoha různým aplikacím založeným na digitálních LED páscích.
Vlastnosti SC Pixel Mini B
Section titled “Vlastnosti SC Pixel Mini B”- Kompatibilní se specifikacemi Bluetooth v4.2 BR/EDR a Bluetooth LE
- Malé rozměry: 11,7 mm x 32,2 mm x 2,1 mm
- 4 ks vstupních/výstupních pinů pro všeobecné použití (GPIO)
- SPI, TWAI, UART, PWM, I2C, TOUCH (max. 8 ch)
- Integrovaná keramická anténa
- Dosah až 80 m ve volném prostoru
- Dodává se s předinstalovaným firmwarem Spectoda
- Postaveno na platformě ESP32
- Vyrobeno pro řízení PIXEL LED
Schéma zapojení
Section titled “Schéma zapojení”
Aplikace
Section titled “Aplikace”- Ovladač PIXEL LED STRIP
- 1 kanálový 5V PWM ovladač
- 4kanálový 3,3V PWM ovladač
- Ovladač senzorů malých rozměrů
Podporované rodiny protokolů PIXEL LED IC
Section titled “Podporované rodiny protokolů PIXEL LED IC”WS2811, WS2812, WS2812B , WS2813, WS2815, Neopixel, SK6812 RGB, SK6812 RGBW, GW6205, UCS1903, UCS1903B, UCS2904, CS8812.
Elektrické specifikace
Section titled “Elektrické specifikace”Absolutní maximální hodnoty
Section titled “Absolutní maximální hodnoty”Namáhání přesahující absolutní maximální jmenovité hodnoty uvedené v následující tabulce může způsobit trvalé poškození zařízení. Jedná se pouze o jmenovité hodnoty napětí a nevztahují se na funkční provoz zařízení, který by se měl řídit doporučenými provozními podmínkami.
| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí piny pro každou napájecí oblast | 4 | - | 5.5 | V |
| Kumulovaný výstupní proud IO | - | - | 300 | mA |
| Skladovací teplota | -40 | - | 90 | °C |
Doporučené provozní podmínky
Section titled “Doporučené provozní podmínky”| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí pin | 4 | 5 | 5.5 | V |
| Proud dodávaný externím zdrojem napájení | 0.5 | - | - | A |
| Skladovací teplota | -40 | - | 60 | °C |
Další informace
Section titled “Další informace”Další technické údaje lze získat z:
