SC Pixel Mini C
Kompaktní bezdrátový kontrolér pro řízení adresovatelných LED pásků a světelných modulů v instalacích s velmi omezeným prostorem.
SC Pixel Mini C je navržený pro přímou integraci do svítidla, LED profilu nebo jiného kompaktního produktu, kde není místo pro samostatnou krabičku. Umožňuje bezdrátové řízení adresovatelných LED v ekosystému Spectoda a nabízí dva samostatné datové výstupy pro dvě větve v rámci instalace.
Využití v rámci ekosystému Spectoda
Section titled “Využití v rámci ekosystému Spectoda”- Řízení adresovatelných LED pásků v hliníkových profilech
- Kompaktní svítidla s omezeným montážním prostorem
- Zakázkové světelné produkty se skrytým kontrolerem
- Menší až střední digitální instalace napojené na ekosystém Spectoda
Klíčové vlastnosti
Section titled “Klíčové vlastnosti”- Kompaktní PCB pro vestavbu do produktu nebo profilu
- Bezdrátová komunikace v síti Spectoda na
2.4 GHz - Dva samostatné datové výstupy
PIX1aPIX2 - Připojení přes
VCC,GND,PIX1,PIX2
Podporované rodiny protokolů PIXEL LED IC
Section titled “Podporované rodiny protokolů PIXEL LED IC”WS2811, WS2812, WS2812B , WS2813, WS2815, Neopixel, SK6812 RGB, SK6812 RGBW, GW6205, UCS1903, UCS1903B, UCS2904, CS8812.

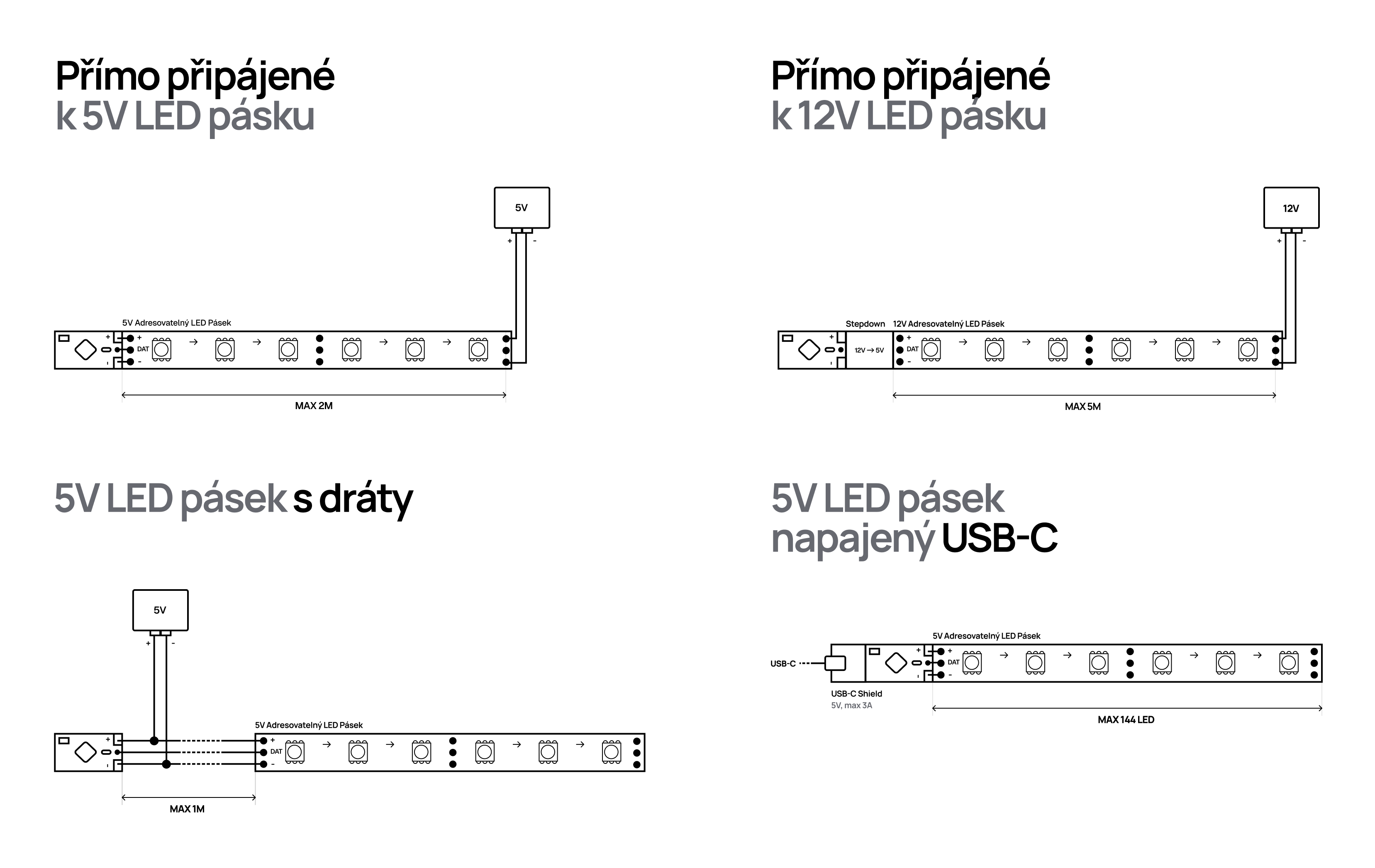

Schéma zapojení
Section titled “Schéma zapojení”
Technické Specifikace
Section titled “Technické Specifikace”| Specifikace | Druh / hodnota |
|---|---|
| Produktové označení | SPE10103C-C-IA-0400 |
| Typ zařízení | bezdrátový kontroler pro adresovatelné LED |
| Napájení | 5–24 V DC podle použité varianty a aplikace |
| Typická vlastní spotřeba | cca 1 W |
| Bezdrátová komunikace | 2.4 GHz |
| Řídicí platforma | ESP32 |
| LED rozhraní | VCC, PIX1, PIX2, GND |
Připojovací rozhraní
Section titled “Připojovací rozhraní”| Rozhraní | Funkce |
|---|---|
VCC | napájení LED i kontroléru |
GND | společná zem pro napájení i data |
PIX1 | datový výstup pro první LED větev |
PIX2 | datový výstup pro druhou LED větev |
Princip zapojení: napájení přiveďte na VCC a GND, datový vstup první LED větve připojte na PIX1, případně druhou větev na PIX2. Pro stabilní provoz je nutné zachovat společnou zem a co nejkratší datové vedení k první LED.
Elektrické Specifikace
Section titled “Elektrické Specifikace”Absolutní maximální hodnoty
Section titled “Absolutní maximální hodnoty”| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí piny pro každou napájecí oblast | 4 | - | 5.5 | V |
| Kumulovaný výstupní proud IO | - | - | 300 | mA |
| Skladovací teplota | -40 | - | 90 | °C |
Doporučené provozní podmínky
Section titled “Doporučené provozní podmínky”| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí pin | 4 | 5 | 5.5 | V |
| Proud dodávaný externím zdrojem napájení | 0.5 | - | - | A |
| Skladovací teplota | -40 | - | 60 | °C |
Další informace
Section titled “Další informace”Další technické údaje lze získat z:
ESP32 datasheet
SC Pixel Mini C Datasheet 2026.pdf
