SC Linear
Bridge přehled produktové řady SC Linear.
Název
SC Linearuž nepoužíváme jako hlavní produktové označení.
Řada je nově rozdělena na dvě produktové větve:
- SC Linear A
- SC Linear B
Uvnitř těchto větví se pak používají konkrétní technické modely, například SC Linear A1 a SC Linear B1.
Systém řízení osvětlení Spectoda
Section titled “Systém řízení osvětlení Spectoda”- Bezdrátové ovládání pomocí chytrého zařízení s Bluetooth
- Není potřeba externí gateway zařízení
- Automaticky vytváří bezdrátovou síť mesh
- Firmware zařízení lze aktualizovat “over the air“
- Cloudová služba Spectoda dostupná prostřednictvím brány Spectoda Gateway
- Mimořádně snadné nastavení
Vlastnosti historicky publikovaného modelu SC Linear A
Section titled “Vlastnosti historicky publikovaného modelu SC Linear A”- Bezdrátové připojení
- Rozměry: 26 mm x 200 mm x 18 mm
- 9 vstupních/výstupních pinů pro všeobecné použití (GPIO) pro implementaci senzorů/modulů.
- Fázový signálový vstup
- Dosah až 80 metrů
- Dodává se s předinstalovaným firmwarem Spectoda
- Postaveno na platformě ESP32
- Vyrobeno pro průmyslovou instalaci DALI

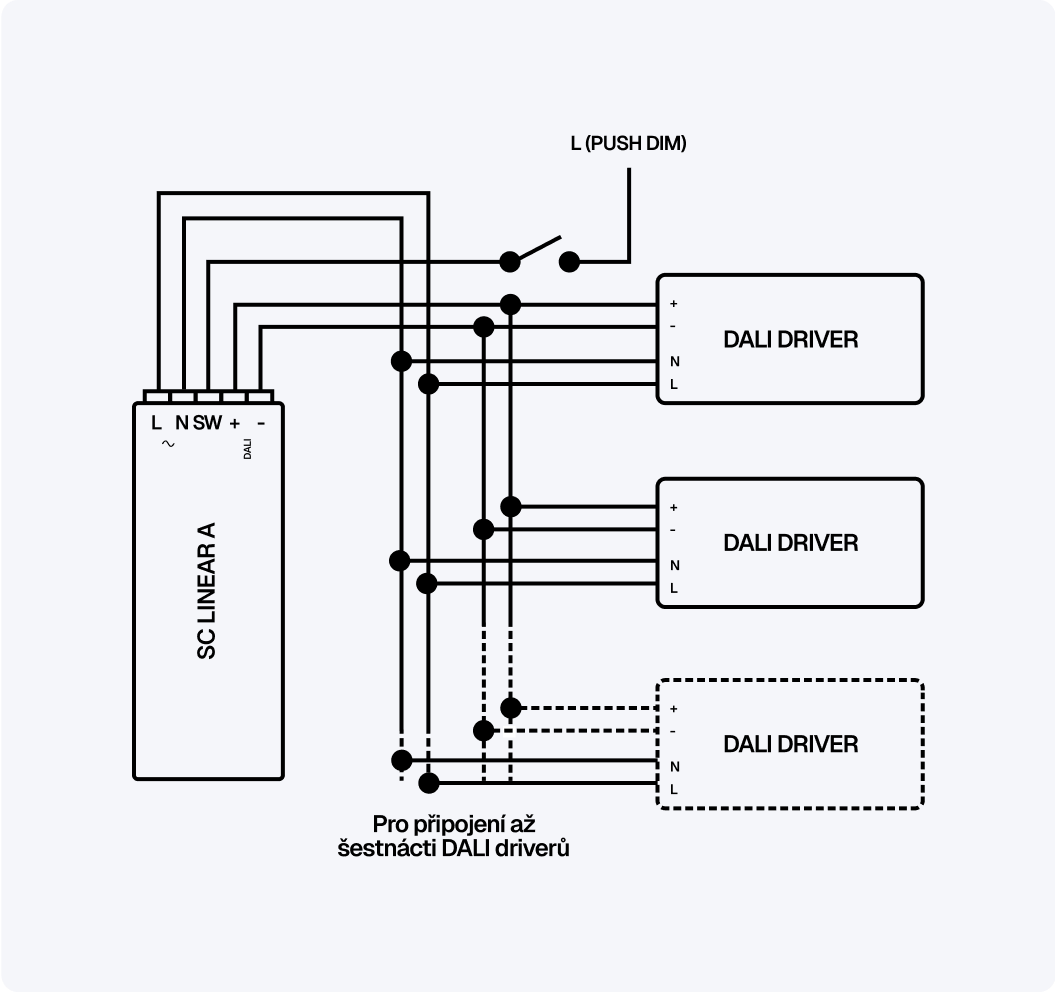

Schéma zapojení
Section titled “Schéma zapojení”Kontroler SC Linear A dokáže po DALI lince řídit až 16 paralelně zapojených DALI driverů.
Rozšíření
Section titled “Rozšíření”SC Linear může díky modulům získat další funkce. Na jeden kontroler je možno osadit pouze jeden modul současně (vyjma RTC), ovšem mesh síť kontrolerů může kombinovat všechny varianty současně.
Pokud má vaše instalace specifické požadavky a nenalezli jste řešení, které jste hledali, či jen potřebujete podrobnosi o zapojení modulů, kontaktujte nás.

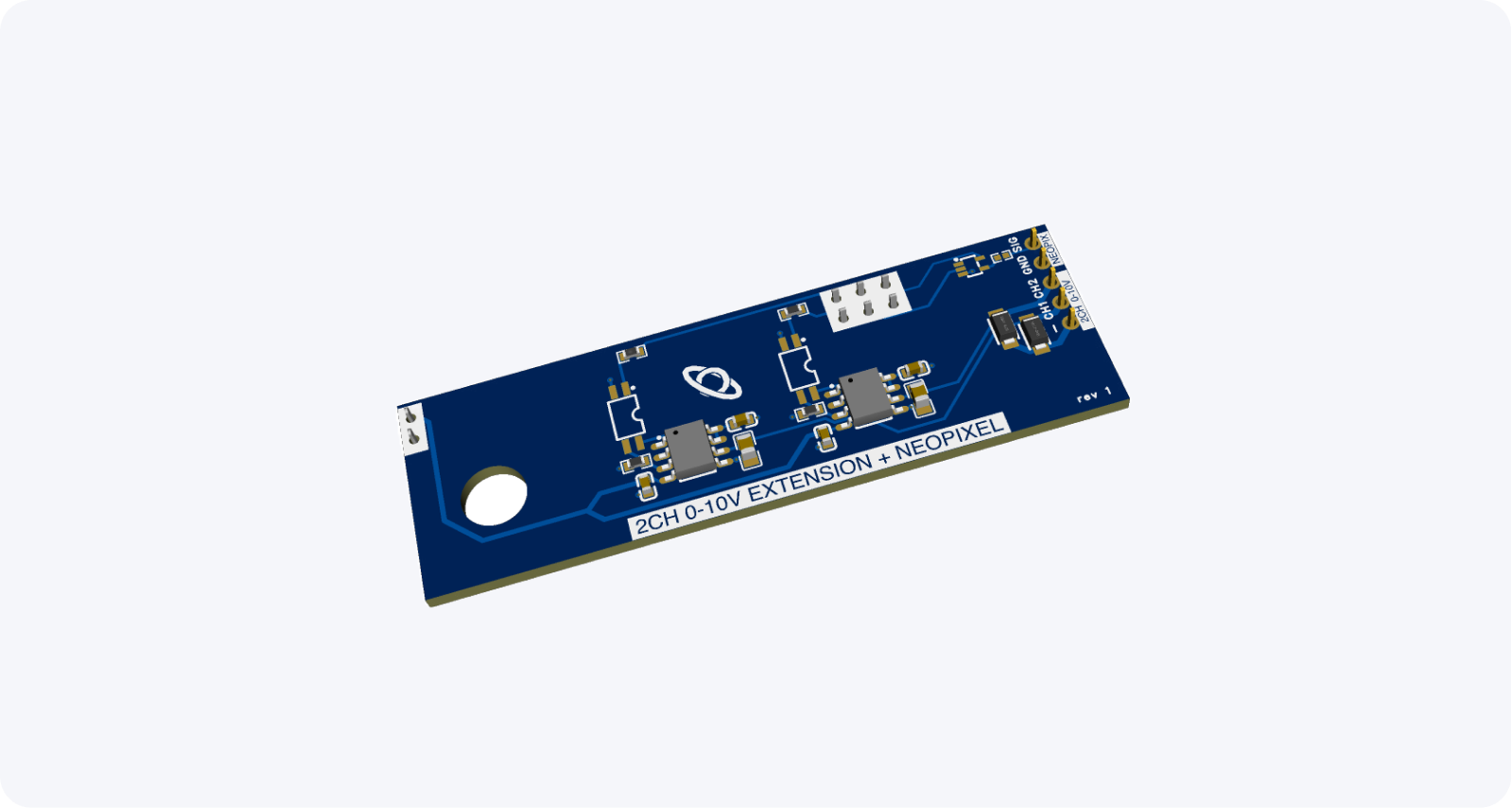

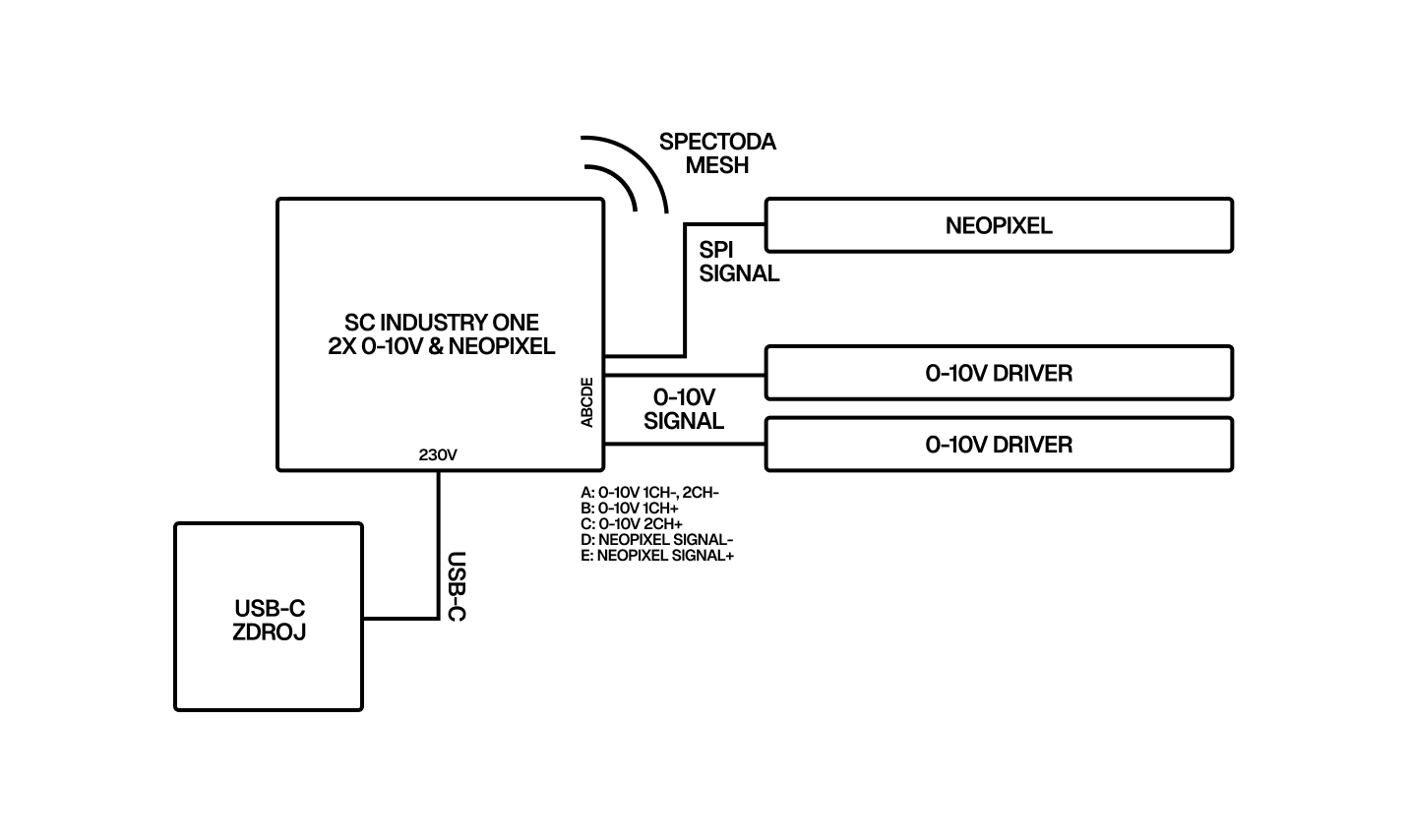

2x 0-10V & Neopixel
Section titled “2x 0-10V & Neopixel”Umožňuje zapojení 2 kanálů pro drivery 0/1-10V a jeden NEOPIXEL.
Phase Input
Section titled “Phase Input”Umožňuje zapojení jednoho obyčejného vypínače, relé, PIR senzoru či jiného 230V signálu na kontroler.
Daylight
Section titled “Daylight”Umožňuje zapojení Daylight senzoru pro měření intenzity světla uvnitř místnosti, tzv. closed-loop systém.
Skylight
Section titled “Skylight”Modul se senzorem pro měření sluneční intenzity světla, tzv. open-loop systém.
Modul s RTC (Real-Time Clock) slouží k přesnému měření času i při vypnutém hlavním napájení. Pro celou mesh síť kontrolerů stačí jediný RTC modul.
Multisenzor
Section titled “Multisenzor”Multisenzor modul (PIR + senzor denního světla) slouží k automatickému přizpůsobení osvětlení na základě detekce pohybu a úrovně okolního jasu. Díky efektivnímu využití přirozeného světla je ideální pro energeticky úsporné instalace v kancelářských prostorech.
Kompatibilní zařízení
Section titled “Kompatibilní zařízení”SC Linear se ovládá bezdrátově pomocí smartphonu a desktopových aplikací Spectoda pomocí Bluetooth, či pomocí fyzického vypínače napojeného na systém Spectoda.
Aplikaci Spectoda Connect si můžete zdarma stáhnout z obchodů Apple App Store a Google Play Store.
Další informace
Section titled “Další informace”Další technické údaje lze získat z:
