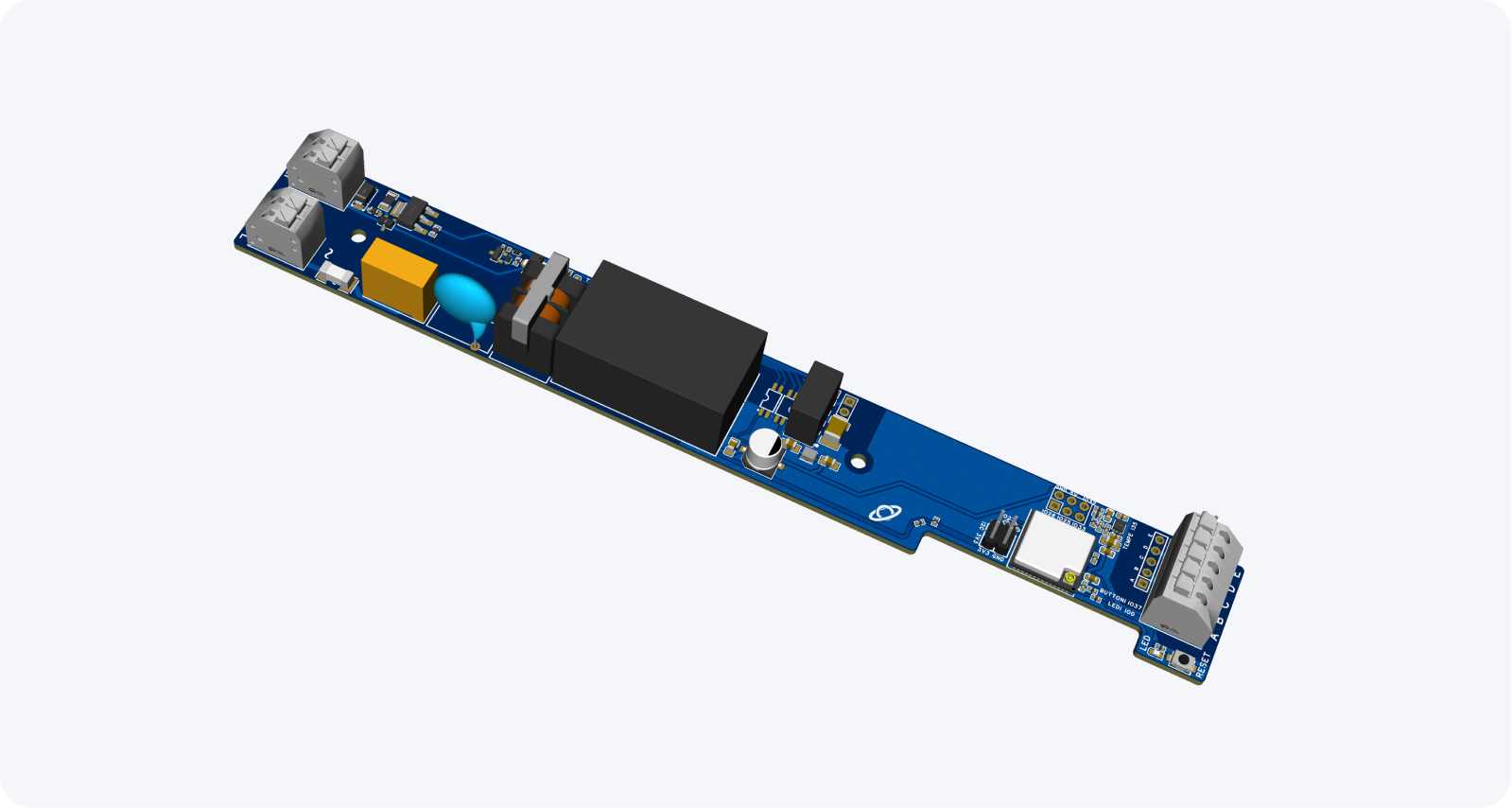

SC Linear One
Řídicí jednotka SC Linear One je odlehčená verze SCL, sloužící k přímému řízení DALI svítidel, mezi kterými není natažena DALI linka.
Řídicí jednotka SC Linear One je díky úzkému profilu určena pro zabudování přímo do lineárních / lištových světel. Tato odlehčená verze slouží k přímému připojení jenoho DALI svítidla, bez nutnosti DALI kabeláže mezi svítidly.
Zároveň je díky firmwaru Spectoda kompatibilní se všemi ostatními zařízeními podporujícími Spectoda a umožňuje přímou komunikaci se senzory.
Možné využití v prostorech jako je:
- výrobní / průmyslová hala
- školy a mateřské školy
- administrativní prostory, kanceláře
- sportiviště
- nemocnice
Poskytuje řešení pro jednoduché flexibilní řízení, zvyšuje efektivitu a úspory nákladů na infrastrukturu a energii. Světla lze ovládat jednotlivě nebo po segmentech a bezdrátově je připojit k senzorům, jako jsou snímače pohybu, slunečního světla atd. Lze jej implementovat do již instalovaných světel bez nutnosti nové kabeláže.
Systém řízení osvětlení Spectoda
Section titled “Systém řízení osvětlení Spectoda”- Bezdrátové ovládání pomocí chytrého zařízení s Bluetooth
- Není potřeba externí gateway zařízení
- Automaticky vytváří bezdrátovou síť mesh
- Firmware zařízení lze aktualizovat “over the air“
- Cloudová služba Spectoda dostupná prostřednictvím brány Spectoda Gateway
- Mimořádně snadné nastavení
Vlastnosti SC Linear One
Section titled “Vlastnosti SC Linear One”- Bezdrátové připojení
- Dosah až 80 metrů
- Rozměry: 26 mm x 200 mm x 18 mm
- Dodává se s předinstalovaným firmwarem Spectoda
- Postaveno na platformě ESP32
- Vyrobeno pro průmyslovou instalaci DALI

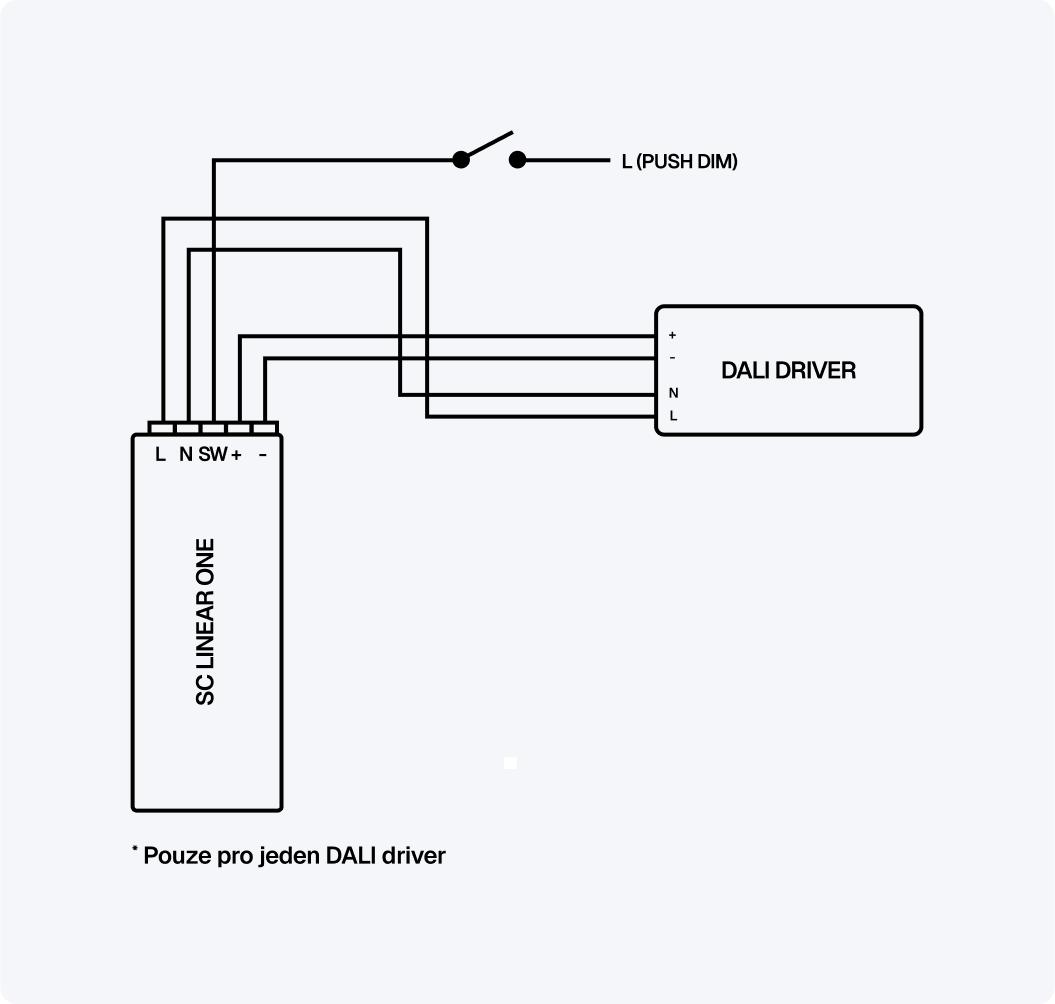

Schéma zapojení
Section titled “Schéma zapojení”Kontroler SC Linear One k řízení jednoho DALI driveru.
Rozšíření
Section titled “Rozšíření”SC Linear může díky modulům získat další funkce. Na jeden kontroler je možno osadit pouze jeden modul současně (vyjma RTC), ovšem mesh síť kontrolerů může kombinovat všechny varianty současně.
Pokud má vaše instalace specifické požadavky a nenalezli jste řešení, které jste hledali, či jen potřebujete podrobnosi o zapojení modulů, kontaktujte nás.
2x 0-10V & Neopixel
Section titled “2x 0-10V & Neopixel”Umožňuje zapojení 2 kanálů pro drivery 0/1-10V a jeden NEOPIXEL.
Phase Input
Section titled “Phase Input”Umožňuje zapojení jednoho obyčejného vypínače, relé, PIR senzoru či jiného 230V signálu na kontroler.
Daylight
Section titled “Daylight”Umožňuje zapojení Daylight senzoru pro měření intenzity světla uvnitř místnosti, tzv. closed-loop systém.
Skylight
Section titled “Skylight”Modul se senzorem pro měření sluneční intenzity světla, tzv. open-loop systém.
Modul s RTC (Real-Time Clock) slouží k přesnému měření času i při vypnutém hlavním napájení. Pro celou mesh síť kontrolerů stačí jediný RTC modul.
Multisenzor
Section titled “Multisenzor”Multisenzor modul (PIR + senzor denního světla) slouží k automatickému přizpůsobení osvětlení na základě detekce pohybu a úrovně okolního jasu. Díky efektivnímu využití přirozeného světla je ideální pro energeticky úsporné instalace v kancelářských prostorech.
Kompatibilní zařízení
Section titled “Kompatibilní zařízení”SC Linear One se ovládá bezdrátově pomocí smartphonu a desktopových aplikací Spectoda pomocí Bluetooth, či pomocí fyzického vypínače napojeného na systém Spectoda.
Aplikaci Spectoda Connect si můžete zdarma stáhnout z obchodů Apple App Store a Google Play Store.
Další informace
Section titled “Další informace”Další technické údaje lze získat z:
SC Linear One - Datasheet 2026.pdf
