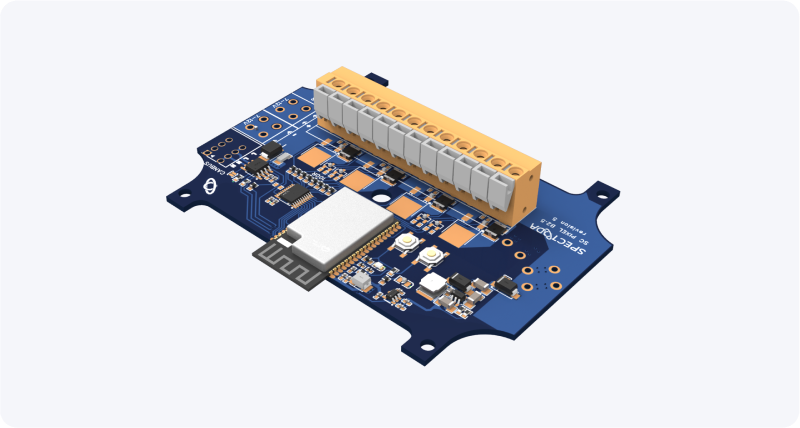

SC Pixel Pro B
Kontroler navržený pro řízení digitálních LED pásků do 2400 px. Obsahuje výstupy na 4 LED pásky s napětím 5 V, 12V nebo 24 V. Dostupný i ve variantě IP68.
SC Pixel Pro je kontroler v robustním provedení, navržený speciálně pro řízení adresovatelných LED pásků s až 2400 pixely na každém ze 4 výstupů. Dodává se s předprogramovaným proprietárním firmwarem Spectoda, takže je zcela kompatibilní s ostatními zařízeními podporujícími Spectoda.
SC Pixel Pro se ovládá bezdrátově pomocí webových aplikací Spectoda připojených pomocí Bluetooth Low Energy (BLE), WiFi Local Area Network (WLAN) nebo připojení WebSockets. Zařízení automaticky vytvářejí samoopravnou a samosprávnou bezdrátovou mesh síť, takže lze z libovolného místa ovládat mnoho svítidel. Žádný externí gateway modul není nezbytně nutný.
SC Pixel Pro lze připojit k 5, 12 či až 24V pixelovým páskům což z něj činí velice univerzání kontroler
Systém řízení osvětlení Spectoda
Section titled “Systém řízení osvětlení Spectoda”- Bezdrátové ovládání pomocí chytrého zařízení Bluetooth
- Není potřeba externí brána
- Automaticky vytváří bezdrátovou mesh síť
- Firmware zařízení lze aktualizovat “over the air”
- K dispozici je cloudová servisní služba
- Mimořádně snadné nastavení
Použití SC Pixel Pro
Section titled “Použití SC Pixel Pro”Lze jej použít pro širokou škálu projektů, jako je inteligentní osvětlení, domácí automatizace nebo dokonce interaktivní umělecké instalace. Univerzálnost kontroleru Pixel Pro umožňuje jeho přizpůsobení mnoha různým aplikacím založeným na digitálních LED páscích.
Vlastnosti SC Pixel Pro
Section titled “Vlastnosti SC Pixel Pro”- Kompatibilní se specifikacemi Bluetooth v4.2 BR/EDR a Bluetooth LE
- Rozměry: 101 mm x 76 mm x 34 mm
- Provoz na 5, 12, nebo 24 V
- Výkon až 100, 240, resp. 480 W
- Dosah až 80 m ve volném prostoru
- Dodává se s předinstalovaným firmwarem Spectoda
- Postaveno na platformě ESP32
- Vyrobeno pro řízení PIXEL LED

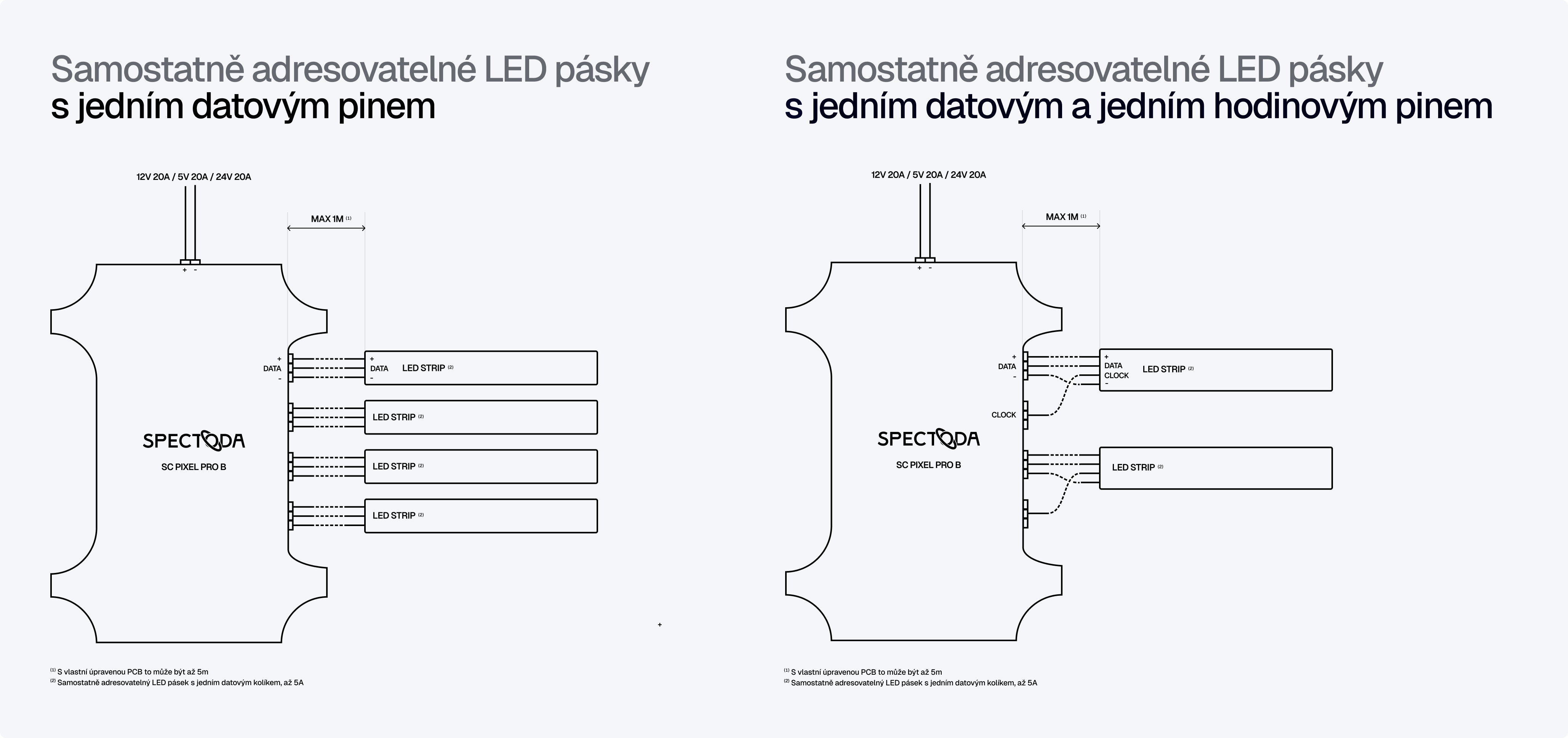

Schéma zapojení
Section titled “Schéma zapojení”
Aplikace
Section titled “Aplikace”- Ovladač PIXEL LED STRIP
- Ovladač senzorů malých rozměrů
Podporované rodiny protokolů PIXEL LED IC
Section titled “Podporované rodiny protokolů PIXEL LED IC”WS2811, WS2812, WS2812B , WS2813, WS2815, Neopixel, SK6812 RGB, SK6812 RGBW, GW6205, UCS1903, UCS1903B, UCS2904, CS8812.
Elektrické specifikace
Section titled “Elektrické specifikace”Absolutní maximální hodnoty
Section titled “Absolutní maximální hodnoty”Namáhání přesahující absolutní maximální jmenovité hodnoty uvedené v následující tabulce může způsobit trvalé poškození zařízení. Jedná se pouze o jmenovité hodnoty napětí a nevztahují se na funkční provoz zařízení, který by se měl řídit doporučenými provozními podmínkami.
| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí piny pro každou napájecí oblast | 4 | - | 5.5 | V |
| Kumulovaný výstupní proud IO | - | - | 300 | mA |
| Skladovací teplota | -40 | - | 90 | °C |
Doporučené provozní podmínky
Section titled “Doporučené provozní podmínky”| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí pin | 4 | 5 | 5.5 | V |
| Proud dodávaný externím zdrojem napájení | 0.5 | - | - | A |
| Skladovací teplota | -40 | - | 60 | °C |
Další informace
Section titled “Další informace”Další technické údaje lze získat z:
SC Pixel Pro B Datasheet 2026.pdf
SC Pixel Pro B - Uživatelský manuál [CZ].pdf
