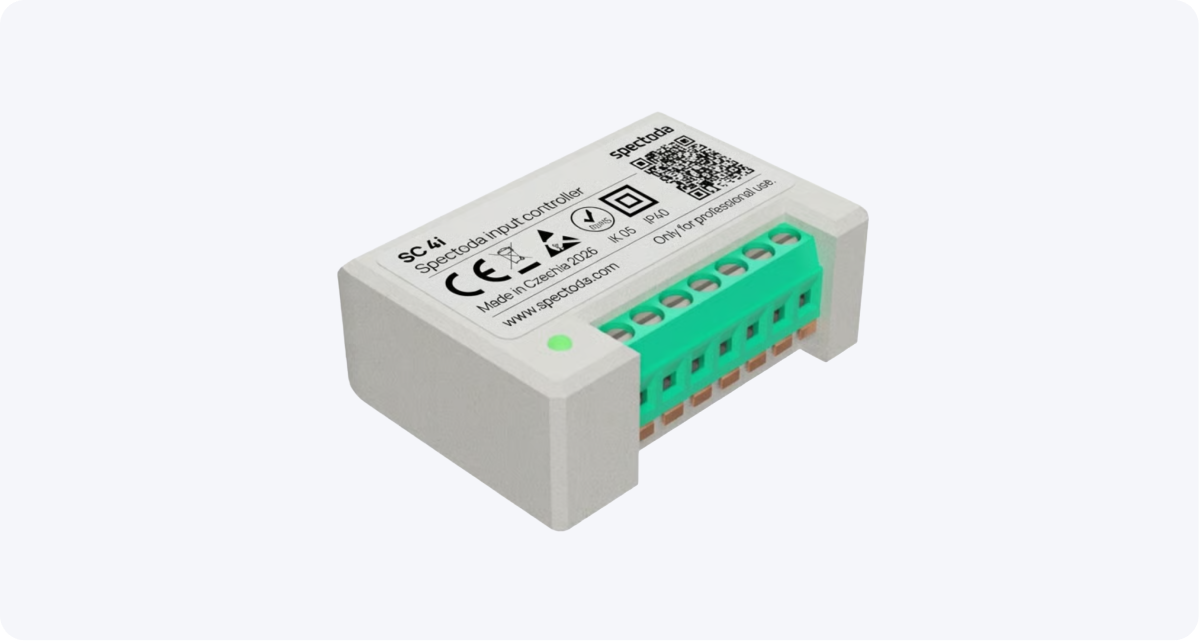

SC 4i A
Kontrolér navržený pro připojení až 4 fyzických tlačítek nebo vypínačů do ekosystému Spectoda.
SC 4i A je vstupní kontrolér navržený pro připojení až 4 fyzických tlačítek nebo vypínačů do ekosystému Spectoda.
Svými kompaktními rozměry umožňuje integraci do stávající elektroinstalace, například do krabičky ve zdi pod vypínač. Umožňuje tak z obyčejného kolébkového vypínače udělat chytrý vypínač napojený na systém Spectoda.
K čemu se používá
Section titled “K čemu se používá ”- Ovládání světelných scén běžnými nástěnnými tlačítky
- Lokální ovládací body v komerčních i rezidenčních instalacích
- Retrofit elektroinstalací bez zásahu do datové infrastruktury
Klíčové vlastnosti
Section titled “Klíčové vlastnosti ”- 4 fázové vstupy (
SW1ažSW4) - Napájení
210–240 V AC,50/60 Hz - Bezdrátová platforma Spectoda (
ESP NOW,2.4 GHz) - Typická spotřeba cca
0.6 W(bez zátěže) - Kompaktní provedení pro montáž do instalační krabice
Technické specifikace
Section titled “Technické specifikace ”| Parametr | Hodnota |
|---|---|
| Napájení | 210–240 V AC, 50/60 Hz |
| Řídicí platforma | ESP32 |
| Počet vstupů | 4 (fázové vstupy) |
| Spotřeba | typicky cca 0.6 W (bez zátěže) |
| Provozní teplota | 10 °C až 45 °C |
| Relativní vlhkost | 20 % až 65 % |
| Montáž | instalační elektro-krabice |
Připojovací svorky
| Svorka | Funkce |
|---|---|
N | nulový vodič napájení |
L | fázový vodič napájení zařízení |
Lsw | fázový výstup pro společný kontakt tlačítek |
SW1 | vstup tlačítka 1 |
SW2 | vstup tlačítka 2 |
SW3 | vstup tlačítka 3 |
SW4 | vstup tlačítka 4 |
Princip zapojení: každé tlačítko je zapojené mezi Lsw a příslušný vstup SWx.

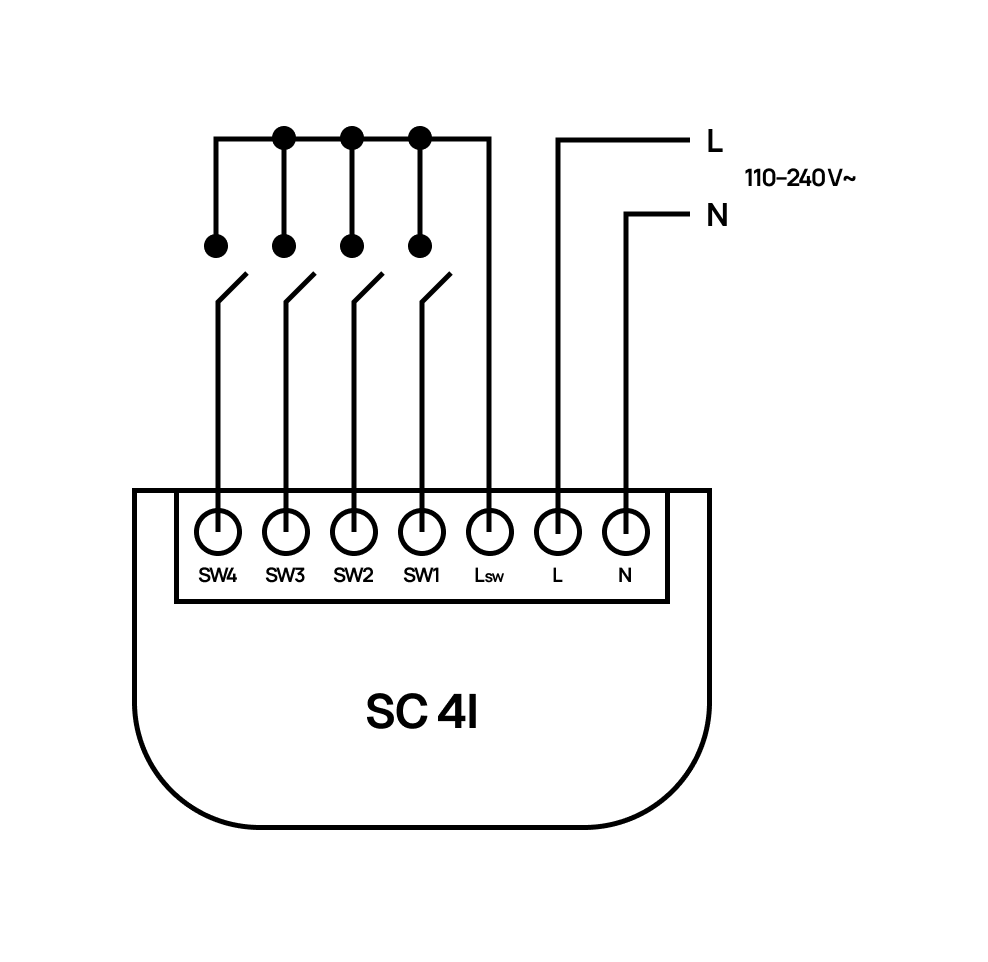

Schéma zapojení
Section titled “Schéma zapojení”
Dokumentace
Section titled “Dokumentace”Další technické údaje lze získat z:
