Spectoda HandHold Control

Bezdrátový ruční ovladač pro lokální ovládání Spectoda Networku s programovatelnými tlačítky.

Popis

Objednací kód: SPE10301A-X-IA

HandHold Control je bezdrátový ruční ovladač určený pro pohodlné lokální ovládání instalací v ekosystému Spectoda. Zařízení je postavené na mikrokontroléru ESP32-C3 a komunikuje pomocí ESP-NOW v pásmu 2,4 GHz, takže se dá přímo integrovat do sítě Spectoda.

Ovladač má 9 programovatelných tlačítek, jejichž funkce lze měnit podle potřeb konkrétní instalace. Je určený hlavně pro lokální ovládání bez nutnosti používat telefon nebo tablet.

Popis produktu

Lokální ovládání bez nutnosti telefonu či tabletu.
9 programovatelných tlačítek pro pohodlné nastavení a ovládání instalace.
Hardwarová platforma ESP32-C3.
Bezdrátová komunikace v síti Spectoda přes ESP-NOW.
Napájení 2× AAA, 1,5 V.

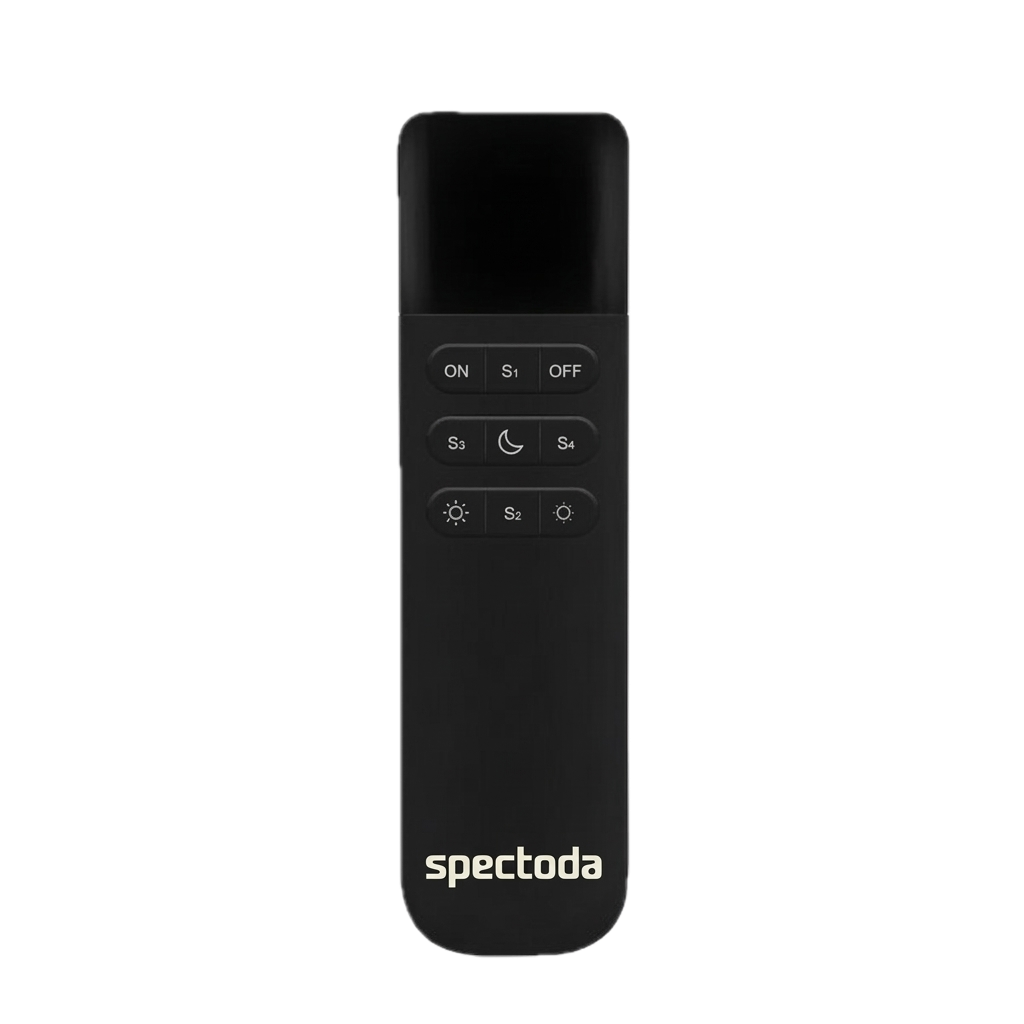

Spectoda HandHold Control - horní pohled

Využití v rámci ekosystému Spectoda

HandHold Control je navržený tak, aby bezproblémově fungoval v rámci ekosystému Spectoda. Díky přímé integraci do sítě Spectoda umožňuje:

Lokální ovládání světelných scén bez nutnosti používat telefon nebo tablet.
Přepínání mezi provozními režimy prostoru přímo z ovladače.
Rychlé vyvolání přednastavených funkcí přes tlačítka S1-S4.
Začlenění do projektu Spectoda jako mobilní ovládací bod pro obsluhu.

Klíčové vlastnosti

Bezdrátový ruční ovladač pro pohodlné lokální ovládání instalace.
9 uživatelsky programovatelných tlačítek.
Komunikace přes ESP-NOW v pásmu 2,4 GHz.
Hardwarová platforma ESP32-C3.
Napájení z 2× AAA baterií.
Kompaktní tělo s krytím IP20.

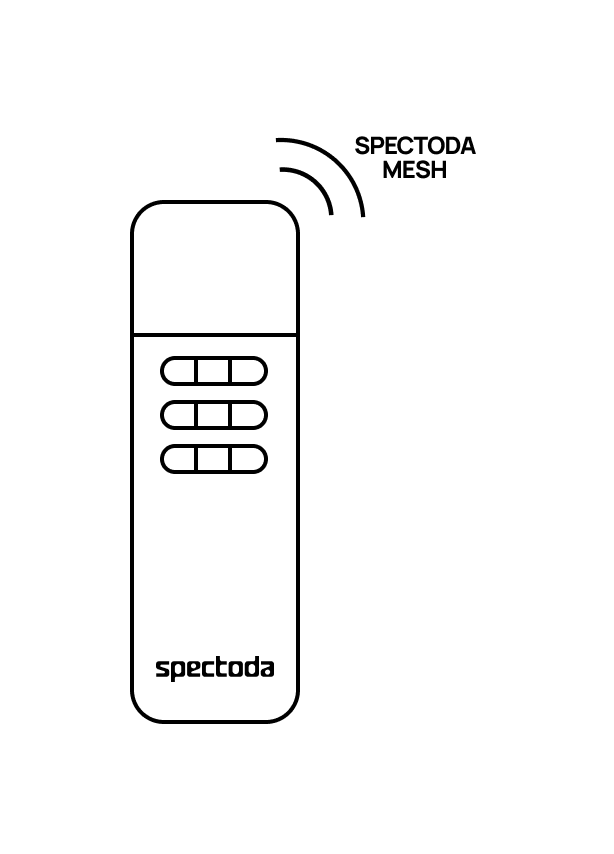

Schéma zapojení

HandHold Control funguje v instalaci jako bezdrátový vstupní prvek pro lokální ovládání. Praktické zprovoznění se řídí konfigurací konkrétní Spectoda sítě a mapováním tlačítek v projektu.

schematic

Technické specifikace

Parametr	Hodnota
Objednací kód	`SPE10301A-X-IA`
Napájení	`3 V`, `2× AAA`, `1,5 V` baterie
Spotřeba	`< 13 uA` ve standby režimu
Mikrokontrolér	`ESP32-C3`
Bezdrátová komunikace	`ESP-NOW`, `2,4 GHz`
Programovatelná tlačítka	`9` uživatelsky nastavitelných tlačítek
Provozní teplota	`-20 °C` až `+45 °C`
Provozní vlhkost	`10 % – 80 % RH` nekondenzující
Rozměry jednotky	`39 × 16 × 143 mm`
Hmotnost	`51 g`
Materiál	`PC`
Stupeň krytí	`IP20`

Doporučené provozní hodnoty

Parametr	Min	Typ	Max	Jednotka
Napájení	-	3	-	V
Standby proud	-	-	< 13	uA
Provozní teplota	-20	-	+45	°C
Relativní vlhkost	10	-	80	% RH

Přehled programovatelných tlačítek

Tlačítko	Základní funkce	Popis
`ON`	Zapnutí	Zapnutí instalace
`OFF`	Vypnutí	Vypnutí instalace
`Brightness +`	Jas +	Zvýšení jasu svítidel
`Brightness -`	Jas -	Snížení jasu svítidel
`Night light`	Noční režim	Tlačítko pro zapnutí nočního režimu
`S1-S4`	-	Programovatelné pro vlastní funkce

Funkce a použití

Lokální ovládání instalace bez nutnosti připojení přes mobilní aplikaci.
Možnost zapnutí nočního režimu.
Rychlý výběr až čtyř různých scén přes tlačítka S1-S4.

Pokyny pro instalaci

Vložte 2× AAA baterie se správnou polaritou.
Ověřte, že je ovladač určený pro konkrétní Spectoda instalaci a má připravenou odpovídající konfiguraci.
Přidejte ovladač do projektu Spectoda a namapujte tlačítka na požadované funkce.
Proveďte test všech tlačítek v reálném prostoru instalace.
Ověřte dosah a stabilitu komunikace v místě používání.

Bezpečnostní informace

Chraňte ovladač před přímým slunečním zářením, vysokou vlhkostí a extrémními teplotami.
Používejte pouze doporučené typy baterií a vybité baterie ihned vyjměte.
Ovladač čistěte suchým nebo mírně navlhčeným hadříkem a vyhněte se agresivním chemikáliím.
Při poškození krytu ovladač dále nepoužívejte.

Vizualizace

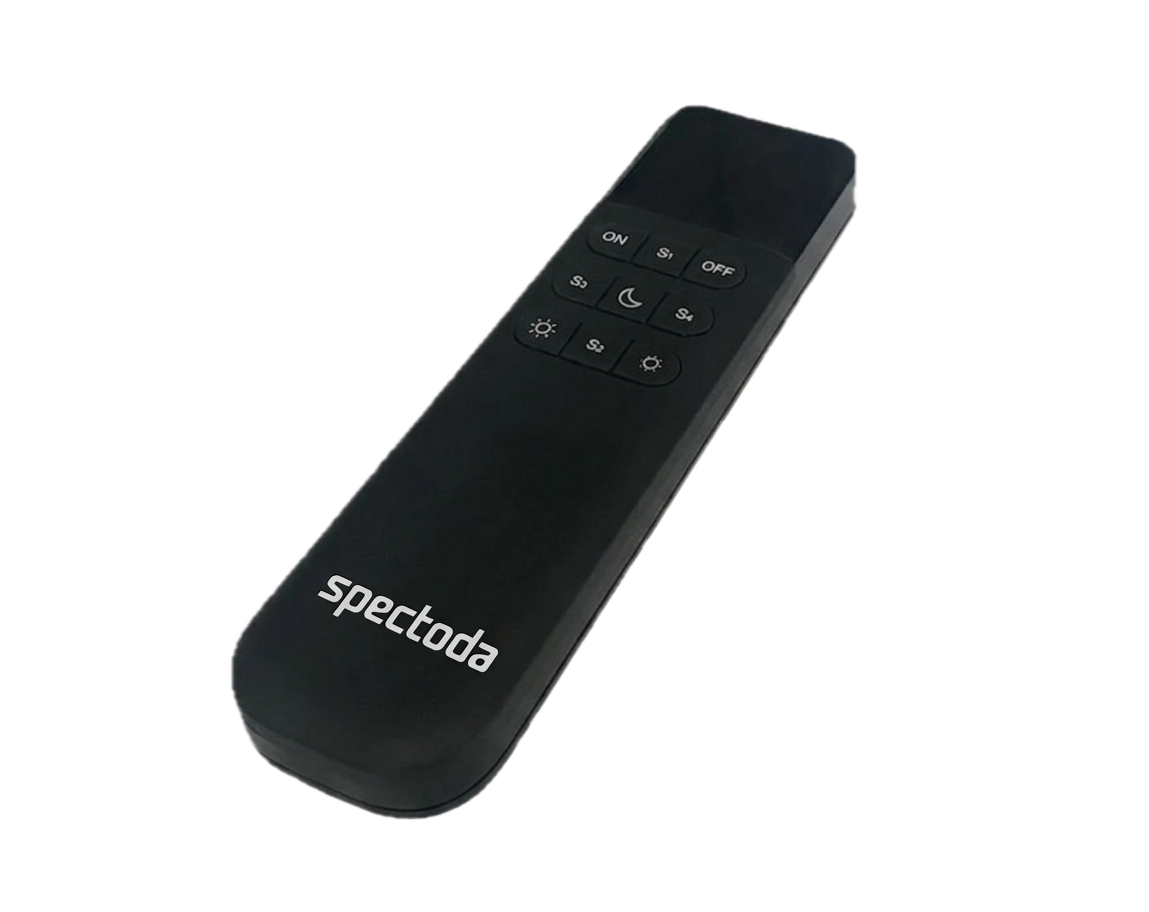

Spectoda HandHold Control - hlavní vizualizace

Spectoda HandHold Control - horní pohled

Dokumentace

Spectoda HandHold Control - Datasheet [PDF]

Spectoda HandHold Control - Uživatelský manuál [PDF]

Spectoda HandHold Control - CE - 2026 [PDF]
