SC Dimmer Pro A
SC Dimmer Pro je čtyřkanálový driver, který byl navržen pro ovládání CCT (correlated color temperature) LED pásků.
SC Dimmer Pro je kontroler v robustním provedení, navržený speciálně pro řízení velkého množství CCT LED pásků, které umožňují nastavovat teplotu bílé barvy. Dodává se s předprogramovaným proprietárním firmwarem Spectoda, takže je zcela kompatibilní s ostatními zařízeními podporujícími Spectoda.
SC Dimmer Pro se ovládá bezdrátově pomocí webových aplikací Spectoda připojených pomocí Bluetooth Low Energy (BLE), WiFi Local Area Network (WLAN) nebo připojení WebSockets. Zařízení automaticky vytvářejí samoopravnou a samosprávnou bezdrátovou mesh síť, takže lze z libovolného místa ovládat mnoho svítidel. Žádný externí gateway modul není nezbytně nutný.
SC Dimmer Pro lze připojit k 12 či 24V LED páskům.
Využití v rámci ekosystému Spectoda
Section titled “Využití v rámci ekosystému Spectoda”- Inteligentní osvětlení
- Domácí automatizace
- Interaktivní umělecké instalace
- Driver CCT LED pásku
- 4 kanálový 12/24V PWM ovladač
- Profesionální instalace LED písků
Klíčové vlastnosti
Section titled “Klíčové vlastnosti”- Kompatibilní se specifikacemi Bluetooth v4.2 BR/EDR a Bluetooth LE
- Provoz na 12 nebo 24 V
- Výkon až 250 resp. 500 W
- Dosah až 80 m ve volném prostoru
- Dodává se s předinstalovaným firmwarem Spectoda
- Postaveno na platformě ESP32
- Vyrobeno pro řízení CCT LED
Podporované rodiny protokolů CCT Driver LED IC
Section titled “Podporované rodiny protokolů CCT Driver LED IC”Všechny dvou či jednokanálové neprogramovatelné LED pásky.

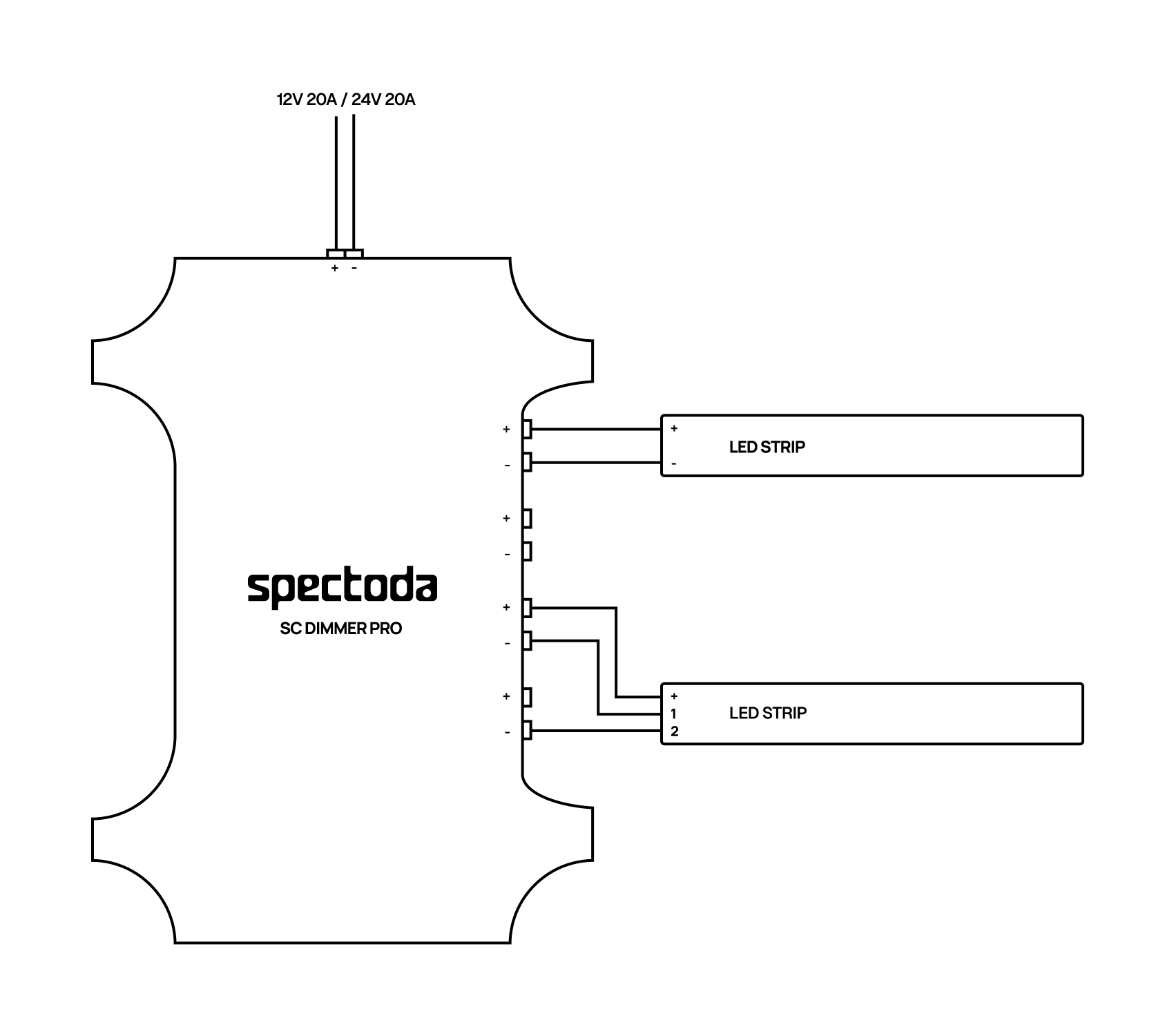

Schéma zapojení
Section titled “Schéma zapojení”Samostatně adresovatelné LED pásky s jedním datovým pinem
Technické specifikace
Section titled “Technické specifikace”| Specifikace | Druh / hodnota |
|---|---|
| Provoz | 12 nebo 24 V |
| Výkon | až 250 resp. 500 W |
| Kompatibilní se specifikacemi | Bluetooth v4.2 BR/EDR a Bluetooth LE |
| Dosah | až 80 m ve volném prostoru |
| Firmware | předinstalovaným firmware Spectoda |
| Postaveno na platformě | ESP32 |
Mechanické specifikace
Section titled “Mechanické specifikace”| Parametr | Hodnota |
|---|---|
| Rozměry | 101 × 76 × 34 mm |
| Tloušťka PCB | 0,8 mm FR-4 |
Připojovací rozhraní
Section titled “Připojovací rozhraní”| Rozhraní | Funkce |
|---|---|
VCC | 12V/24 V napájení kontroléru |
GND | společná zem kontroléru |
+ | 4x napájení LED pásků |
- | 4x společná zem LED pásků |
Elektrické specifikace
Section titled “Elektrické specifikace”Absolutní maximální hodnoty
Section titled “Absolutní maximální hodnoty”Namáhání přesahující absolutní maximální jmenovité hodnoty uvedené v následující tabulce může způsobit trvalé poškození zařízení. Jedná se pouze o jmenovité hodnoty napětí a nevztahují se na funkční provoz zařízení, který by se měl řídit doporučenými provozními podmínkami.
| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí piny pro každou napájecí oblast | 3.3 | - | 5.5 | V |
| Kumulovaný výstupní proud IO | - | - | 300 | mA |
| Skladovací teplota | -40 | - | 150 | °C |
Doporučené provozní podmínky
Section titled “Doporučené provozní podmínky”| Parametr | Min | Typ | Max | Jednotka |
|---|---|---|---|---|
| Napětí přivedené na napájecí pin | 3.3 | 5 | 5.5 | V |
| Proud dodávaný externím zdrojem napájení | 0.5 | - | - | A |
| Skladovací teplota | -40 | - | 125 | °C |
Další informace
